| Корзина | Ссылочный номер | номер части | Описание детали | Необходимый | Примечания |
|

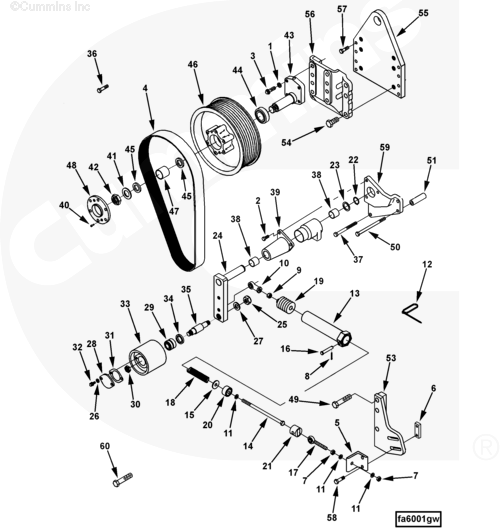

| ФА5079-05 | Вентиляторный привод |
|
|
| С 608 | Стопорная шайба | 3 | 1/2 дюйма. |
|
| 1 | С 603 | Стопорная шайба | 4 | 5/8 дюйма. |
|
| 2 | 3064111 | Винт с шестигранной головкой | 3 | М12 х 1,75 х 35. |
|
| 3 | 153581 | Двенадцатиточечный винт с головкой | 4 | 5/8–11 х 2 дюйма. |
|

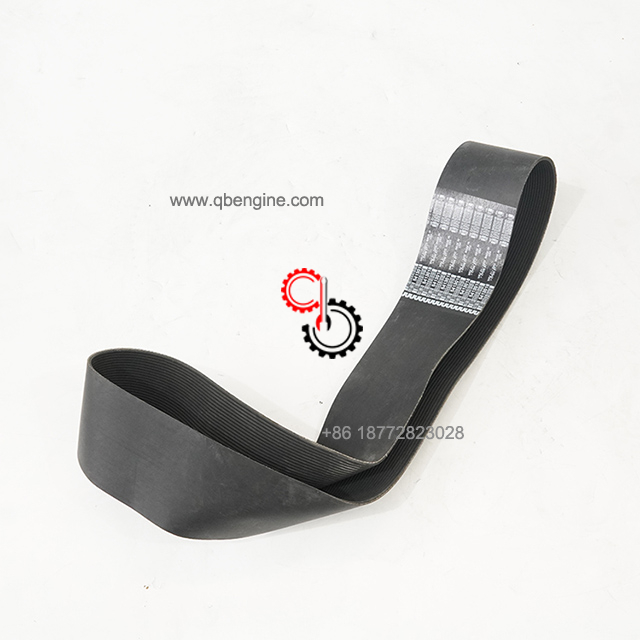

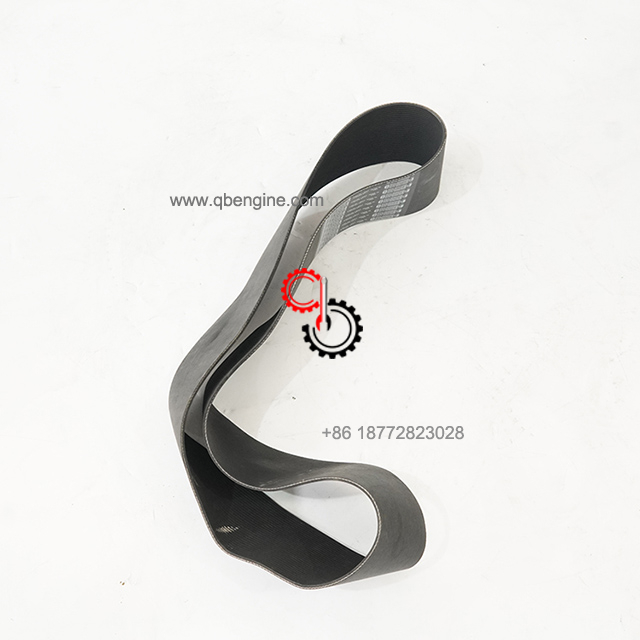

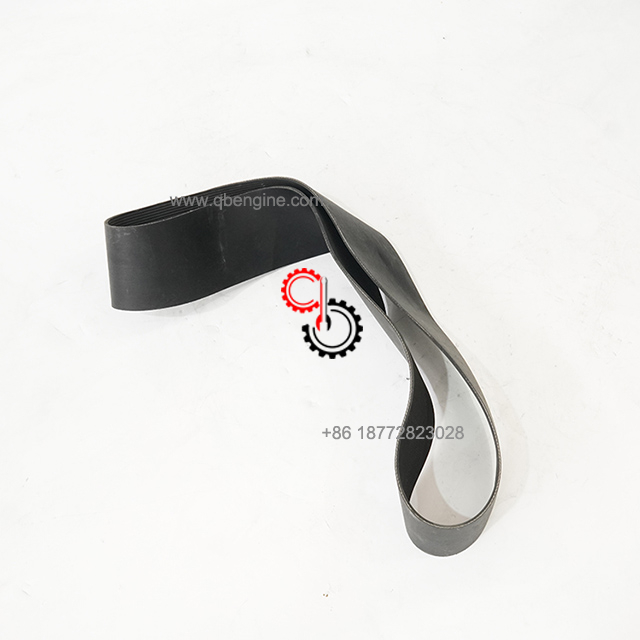

| 4 | 3092206 | V-образный поликлиновый ремень | 1 |
|
|
| 5 | 3092284 | Скоба натяжного шкива | 1 |
|
|
| 6 | 3092289 | Зажимная пластина | 1 |
|
|
| 3092157 | Узел привода вентилятора на холостом ходу | 1 |
|
|
| 4068467 | Натяжитель ремня | 1 |
|
|
| 7 | С 253 | Обычная шестигранная контргайка | 3 | 1/2 – 20 УНФ |
|
| 8 | С 500 | Шплинт | 1 |
|
|
| 9 | 146517 | Обычная шестигранная гайка | 1 | 1/2 – 20 УНФ |
|
| 10 | 177269 | Конец управляющего стержня | 1 |
|
|
| 11 | 3036900 | Простая шайба | 3 | 1/2 дюйма. |
|
| 12 | 3076301 | Зажим для проволочной стяжки | 2 |
|
|
| 13 | 3086244 | Корпус натяжителя ремня | 1 |
|
|
| 14 | 4068466 | Винт с шестигранной головкой | 1 |
|
|
| 15 | 3086251 | Пружинный фиксатор | 1 |
|
|
| 16 | 3086252 | Штифт с головкой | 1 |
|
|
| 17 | 3086253 | Конец управляющего стержня | 1 |
|
|
| 18 | 3086269 | Пружина сжатия | 1 |
|
|
| 19 | 3090194 | Изоляция от пыли | 1 |
|
|
| 20 | 3402156 | Весенний гид | 1 |
|
|
| 21 | 3402157 | Фиксатор стержня управления | 1 |
|
|
| 3092158 | Натяжной шкив | 1 |
|
|
| 22 | 135530 | Стопорное кольцо | 1 |
|
|
| 23 | 3086278 | Простая шайба | 1 |
|
|
| 24 | 3092159 | Натяжной рычаг | 1 |
|
|
| 3329557 | Поворотный вал | 1 |
|
|
| 3092364 | Натяжной шкив | 1 |
|
|
| 25 | С 249 | Обычная шестигранная контргайка | 1 | 3/4 – 16 УНФ |
|
| 26 | С 626 | Простая шайба | 2 | 5/16 дюйма. |
|
| 27 | С 640 | Простая шайба | 1 | 3/4 дюйма. |
|
| 28 | 207603 | Крышка натяжного шкива | 1 |
|
|
| 29 | 3003354 | Роликовый подшипник | 1 |
|
|
| 30 | 3004057 | Контргайка | 1 | 3/4 – 16 УНФ. |
|
| 31 | 3014449 | Фланцевая прокладка | 1 |
|
|
| 32 | 3021470 | Винт с невыпадающей шайбой | 2 | 5/16–18 х 3/4 дюйма. |
|
| 33 | 3028409 | Натяжной шкив | 1 |
|
|
| 34 | 3065830 | Сальниковое уплотнение | 1 |
|
|
| 35 | 3028410 | Натяжной вал | 1 |
|
|
| 36 | 3093755 | Винт с шестигранной головкой | 1 |
|
|
| 37 | 3094936 | Винт с шестигранной головкой | 1 |
|
|
| 3329561 | Опора поворотного вала | 1 |
|
|
| 38 | 3329556 | Втулка | 2 |
|
|
| 39 | 3329560 | Опора поворотного вала | 1 |
|
|
| 3056480 | Фан-хаб | 1 |
|
|
| 40 | 69771 | Винт с головкой под торцевой ключ | 2 | 1/4–20 х 5/8 дюйма. |
|
| 3056479 | Фан-хаб | 1 |
|
|
| 41 | 205168 | Простая шайба | 1 | 1 1/2 дюйма. |
|
| 42 | 206506 | Контргайка | 1 |
|
|
| 43 | 3028405 | Вал ступицы вентилятора | 1 |
|
|
| 44 | 3048625 | Сальник | 1 |
|
|
| 45 | 3048626 | Роликовый подшипник | 2 |
|
|
| 46 | 3178566 | Шкив вентилятора | 1 |
|
|
| 47 | 3627679 | Прокладка подшипника | 1 |
|
|
| 48 | 3176672 | Проставка пилота вентилятора | 1 |
|
|
| 49 | 3092350 | Винт с шестигранной головкой | 3 | М20 х 2,50 х 90 |
|
| 50 | 3092474 | Винт с шестигранной головкой | 2 |
|
|
| 51 | 4067974 | Монтажная проставка | 4 |
|
|
| 53 | 4067971 | Кронштейн натяжителя ремня | 1 |
|
|
| 54 | 3093761 | Винт с шестигранной головкой | 2 | М20 х 2,50 х 45 |
|
| 55 | 3093978 | Подъемный кронштейн | 1 |
|
|
| 56 | 4068052 | Поддержка болельщиков | 1 |
|
|
| 57 | 3094934 | Винт с шестигранной головкой | 8 |
|
|
| 58 | 3202222 | Винт с шестигранной головкой | 2 | 1/2–13 х 1 3/4 дюйма. |
|
| 59 | 4068146 | Кронштейн натяжного шкива | 1 |
|
|
| 60 | 3093761 | Винт с шестигранной головкой | 3 | М20 х 2,50 х 45 |
|
