| Ссылочный номер | номер части | Описание детали | Необходимый |
| Примечания |
| ФП10259-14 |
|
|
| Топливный насос |
| 4088806 | Резьбовая заглушка | 2 |
|
|
| 3678912 | Уплотнительное кольцо | 1 | М14. |
|
| 4088802 | Резьбовая заглушка | 1 |
|
|
| 4921640 | Модуль управления топливом | 1 |
|
|
| 70704 | Простая шайба | 4 | 1/4 дюйма. |
|
| 100099 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 129768 | Пружина клапана | 1 |
|
|
| 129839 | Щит запорного клапана | 1 |
|
|
| 139988 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 151900 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 160514 | Простая шайба | 2 | 1 11/16 дюйма. |
|
| 196057 | Диск клапана | 1 |
|
|
| 202897 | Демпферная диафрагма топливного насоса | 2 |
|
|
| 2872249 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 3025806 | Винт с головкой под торцевой ключ | 4 | М8 х 1,25 х 30. |
|
| 3100221 | Соединительный ниппель | 2 |
|
|
| 3100290 | Быстроразъемный разъем | 1 |
|
|
| 3678912 | Уплотнительное кольцо | 1 | М14. |
|
| 3330651 | Демпферная крышка топливного насоса | 2 |
|
|
| 3330652 | Корпус демпфера топливного насоса | 2 |
|
|
| 3331873 | Мужской союз | 1 |
|
|
| 3331838 | Мужской союз | 1 |
|
|
| 3627695 | Уплотнительное кольцо | 1 |
|
|
| 3678786 | Уплотнительное кольцо | 1 | М18. |
|
| 3348322 | Клапан регулятора давления | 1 |
|
|
| 3627695 | Уплотнительное кольцо | 1 |
|
|
| 3867640 | Уплотнительное кольцо | 1 |
|
|
| 3408421 | Соленоид | 1 |
| Обслуживается как 4024808. |
| 3683588 | Мужской союзный локоть | 1 |
|
|
| 3679139 | Уплотнительное кольцо | 1 |
|
|
| 3683589 | Мужской союзный локоть | 1 |
|
|
| 3683590 | Мужской союзный локоть | 1 |
|
|
| 3089240 | Уплотнительное кольцо | 1 | М22. |
|
| 3683591 | Мужской союзный локоть | 1 |
|
|
| 3867481 | Уплотнительное кольцо | 1 |
|
|
| 3902023 | Винт с шестигранной головкой и фланцевой головкой | 2 | М6 х 1,00 х 25. |
|
| 4009956 | Клапан регулятора давления | 1 |
|
|
| 3330478 | Уплотнительное кольцо | 1 |
|
|
| 3867641 | Уплотнительное кольцо | 1 |
|
|
| 4010077 | Обратный клапан | 1 |
|
|
| 3089240 | Уплотнительное кольцо | 1 | М22. |
|
| 4010078 | Обратный клапан | 1 |
|
|
| 4076471 | Винт с головкой под торцевой ключ | 4 | М5 х 0,80 х 30. |
|
| 4076858 | Винт с головкой под торцевой ключ | 4 |
|
|
| 4088274 | Диск привода | 1 |
|
|
| 4088450 | Винт с шестигранной головкой и фланцевой головкой | 4 |
|
|
| 4088847 | Шестеренчатый топливный насос | 1 |
|
|
| 3093946 | Обычная шестигранная гайка | 2 |
|
|
| 3100221 | Соединительный ниппель | 1 |
|
|
| 3100290 | Быстроразъемный разъем | 1 |
|
|
| 3678912 | Уплотнительное кольцо | 1 | М14. |
|
| 3331873 | Мужской союз | 1 |
|
|
| 3331838 | Мужской союз | 1 |
|
|
| 3627695 | Уплотнительное кольцо | 1 |
|
|
| 3678786 | Уплотнительное кольцо | 1 | М18. |
|
| 3348618 | Кольцо с бриллиантом | 1 |
|
|
| 4076855 | Шестеренчатый топливный насос | 1 |
|
|
| 4088799 | Приводной вал топливного насоса | 1 |
|
|
| 4088865 | Поддержка топливного шестеренного насоса | 1 |
|
|
| 2872429 | Уплотнительная прокладка | 1 |
|
|
| 3071643 | Сальник | 1 |
|
|
| 3084713 | Сальник | 1 |
|
|
| 3348176 | Шестерня топливного насоса | 1 |
|
|
| 4076576 | Поддержка топливного шестеренного насоса | 1 |
|
|
| 4088798 | Приводной вал топливного насоса | 1 |
|
|
| 4088863 | Корпус привода | 1 |
|
|
| 4902789 | Прокладка привода | 4 |
|
|
| 4902906 | Дозирующий привод | 2 |
|
|
| 3329853 | Пружина сжатия | 1 |
|
|
| 3330874 | Пружинная проставка | 1 |
|
|
| 3867481 | Уплотнительное кольцо | 1 |
|
|
| 4061784 | Диск клапана | 1 |
|
|
| 4088591 | Направляемая арматура | 1 |
|
|
| 4001893 | Фиксатор якоря | 1 |
|
|
| 4002074 | Направляющая диска клапана | 1 |
|
|
| 4088563 | Арматура Плунжер | 1 |
|
|
| 4088590 | Арматура | 1 |
|
|
| 4088732 | Обратный клапан | 1 |
|
|
| 4088792 | Винт с головкой под торцевой ключ | 2 |
|
|
| 4327043 | Соленоидный статор | 1 |
|
|
| 4902902 | Корпус привода | 1 |
|
|
| 131026 | Уплотнительное кольцо | 1 |
|
|
| 4002075 | Седло электромагнитного клапана | 1 |
|
|
| 4902838 | Корпус привода | 1 |
|
|
| 4902910 | Идентификационная бирка | 1 |
|
|
| 4902914 | Заглушка с уплотнительным кольцом | 1 |
|
|
| 3052587 | Уплотнительное кольцо | 1 |
|
|
| 4062060 | Заглушка с уплотнительным кольцом | 1 |
|
|
| 4921519 | Датчик давления | 1 | Топливо. |
|
| 4010519 | Уплотнительное кольцо | 1 |
|
|
| 4921791 | Корпус регулятора подачи топлива | 1 |
|
|
| 3015521 | Мяч | 1 |
|
|
| 3330019 | Винт с головкой под торцевой ключ | 1 | М8 х 1,25 х 25. |
|
| 3330719 | Пластина упорного подшипника | 1 |
|
|
| 3330720 | Натяжной вал | 1 |
|
|
| 3331275 | Фиксатор вала | 1 |
|
|
| 3867093 | Промежуточная шестерня | 1 |
|
|
| 4076593 | Обратный клапан | 1 |
|
|
| 3678925 | Уплотнительное кольцо | 1 | М10. |
|
| 4076594 | Обратный клапан | 1 |
|
|
| 4076599 | Пробка отверстия | 1 |
|
|
| 4984296 | Корпус регулятора подачи топлива | 1 |
|
|
| 4984288 | Расширитель | 4 |
|
|
| 4984289 | Расширитель | 1 |
|
|
| 4928182 | Идентификационная бирка | 1 |
|
|

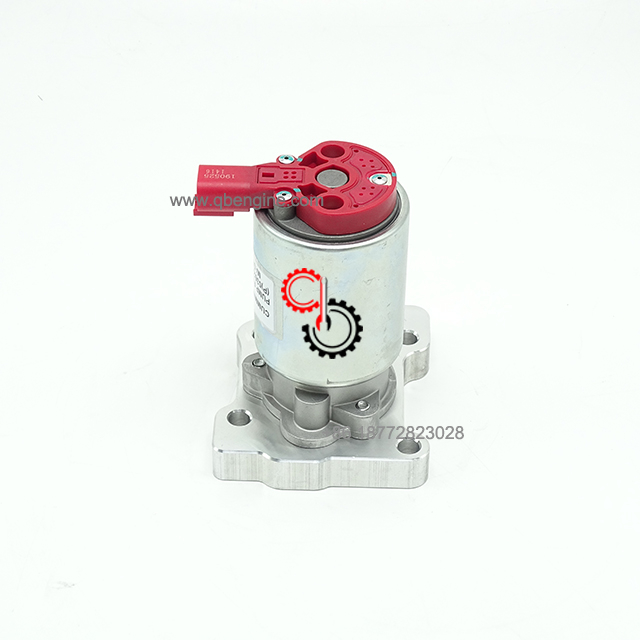

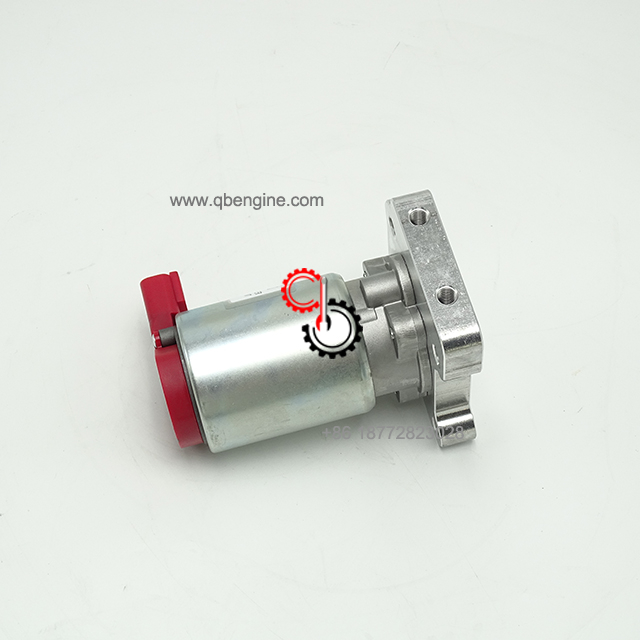

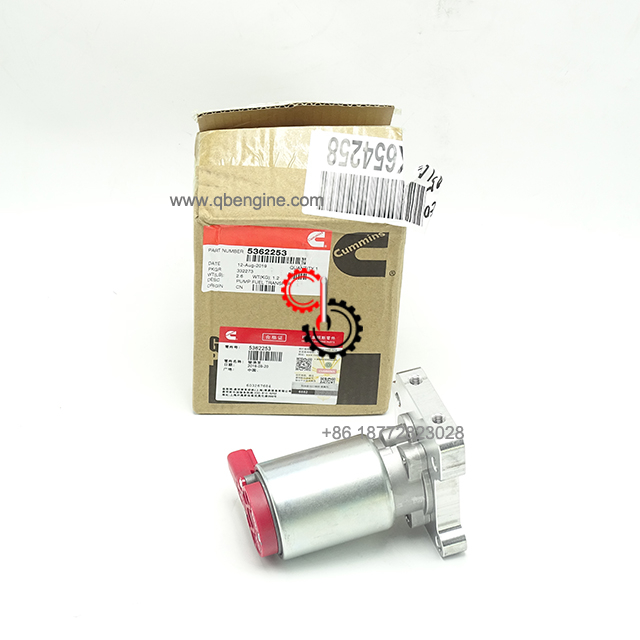

| 5362253 | Насос, перекачка топлива | 1 |
|
|
| 4088506 | Поддержка перекачивающего насоса | 1 |
|
|
| 4384019 | Насос, перекачка топлива | 1 |
|
|
| 4984305 | Саморез по металлу | 3 |
|
|
| 2872195 | Опорная прокладка | 1 |
|
|
| 4954474 | Прокладка топливного насоса | 1 |
|
|
| 4954670 | Винт с цилиндрической головкой | 12 | М6 х 1,00. |
|
| 4954905 | Датчик температуры | 1 | Охлаждающая жидкость или топливо или масло. |
|
| 4010519 | Уплотнительное кольцо | 1 |
|
|
| 4965689 | Прокладка корпуса регулятора подачи топлива | 1 |
|
|
| 4025255 | Комплект , Сервис/Ремонт Ifsm | 1 |
|
|
| С 2286 | Приводной винт | 2 | 3/16 дюйма. |
|
| 105375 | Паспортная табличка | 1 |
|
|
| 129888 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 151900 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 2872195 | Опорная прокладка | 1 |
|
|
| 3021123 | Уплотнительное кольцо | 1 |
|
|
| 3025806 | Винт с головкой под торцевой ключ | 3 | М8 х 1,25 х 30. |
|
| 3037537 | Уплотнительное кольцо | 2 |
|
|
| 3042543 | Уплотнительное кольцо | 1 |
|
|
| 3045986 | Уплотнительное кольцо | 4 |
|
|
| 3084539 | Уплотнительное кольцо | 1 |
|
|
| 3089240 | Уплотнительное кольцо | 2 | М22. |
|
| 3089392 | Уплотнительное кольцо | 1 |
|
|
| 3330202 | Уплотнительное кольцо | 3 |
|
|
| 3330478 | Уплотнительное кольцо | 1 |
|
|
| 3347832 | Уплотнение втулки | 4 |
|
|
| 3348703 | Уплотнительное кольцо | 1 |
|
|
| 3678786 | Уплотнительное кольцо | 3 | М18. |
|
| 3678846 | Уплотнительное кольцо | 2 |
|
|
| 3678912 | Уплотнительное кольцо | 6 | М14. |
|
| 3679139 | Уплотнительное кольцо | 1 |
|
|
| 3867481 | Уплотнительное кольцо | 1 |
|
|
| 3867640 | Уплотнительное кольцо | 1 |
|
|
| 3867641 | Уплотнительное кольцо | 1 |
|
|
| 3918190 | Уплотнительная шайба | 2 | 10 мм. |
|
| 3922794 | Уплотнительное кольцо | 2 |
|
|
| 4076585 | Крышка | 1 |
|
|
| 4076597 | Корпус регулятора подачи топлива | 1 |
|
|
| 4954473 | Прокладка топливного насоса | 1 |
|
|
| 4965689 | Прокладка корпуса регулятора подачи топлива | 1 |
|
|
| 4024808 | Комплект топливных соленоидов | А/Р |
|
|
| 129888 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 3408421 | Соленоид | 1 |
| Обслуживается как 4024808. |
| 4089985 | Комплект привода | А/Р |
|
|
| 4902789 | Прокладка привода | 1 |
|
|
| 4902906 | Дозирующий привод | 1 |
|
|
| 4954670 | Винт с цилиндрической головкой | 3 | М6 х 1,00. |
|
