| Корзина | номер части | Описание детали | Необходимый |
| Примечания |

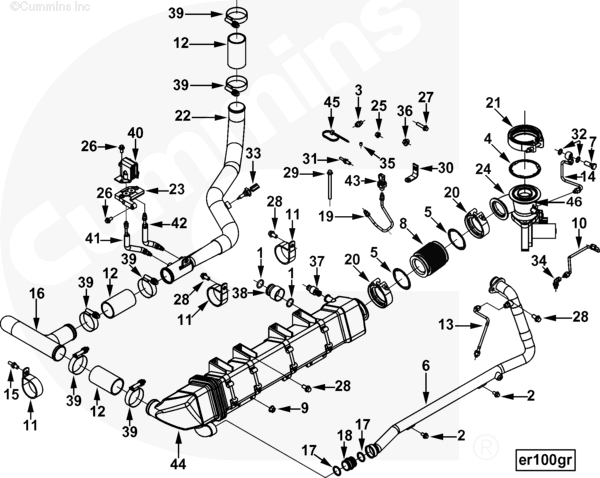

| ЭР1705-27 | Рециркуляция выхлопных газов |
|
|
|
| 1 | 109080 | Уплотнительное кольцо | 1 |
|
|
| 2 | 3093923 | Винт с шестигранной головкой и фланцевой головкой | 2 | М8 х 1,25 х 14 |
|
| 3 | 3101532 | Мужской союз | 1 |
|
|
| 4 | 3104229 | Прокладка клапана рециркуляции выхлопных газов | 1 |
|
|
| 5 | 3104230 | Прокладка клапана рециркуляции выхлопных газов | 2 | Выход охладителя EGR |
|
| 6 | 3104326 | Выпускная трубка для воды охладителя выхлопных газов | 1 |
|
|
| 212161 | Уплотнительное кольцо | 1 |
|
|
| 3101532 | Мужской союз | 1 |
|
|
| 3104406 | Выпускная трубка для воды охладителя выхлопных газов | 1 |
|
|
| 3678610 | Резьбовая заглушка | 1 |
|
|
| 7 | 3682414 | Винт разъема банджо | 1 |
|
|
| 8 | 3682553 | Гибкая трубка | 1 |
| 4089165 Комплект |
| 9 | 3682798 | Шестигранная фланцевая гайка | 6 |
|
|
| 10 | 3682811 | Впускная трубка для воды | 1 |
|
|
| 11 | 3682840 | Клип | 4 |
|
|
| 12 | 4952644 | Обычный шланг | 3 |
|
|
| 13 | 3682867 | Вентиляционная трубка | 1 |
|
|
| 14 | 3682870 | Выходная трубка для воды | 1 |
|
|
| 15 | 3682941 | Винт с шестигранной головкой и шипами | 1 |
|
|
| 16 | 3683011 | Воздушная кроссоверная трубка | 1 |
|
|
| 17 | 3049221 | Уплотнительное кольцо | 2 |
|
|
| 18 | 3683067 | Обычная трубная муфта | 1 |
|
|
| 19 | 3683089 | Трубка измерения давления | 1 |
|
|
| 20 | 3683144 | V-образный зажим | 2 |
|
|
| 21 | 3683145 | V-образный зажим | 1 |
|
|
| 22 | 3683061 | Воздушная кроссоверная трубка | 1 |
|
|
| 23 | 3683323 | Адаптер датчика | 1 |
|
|

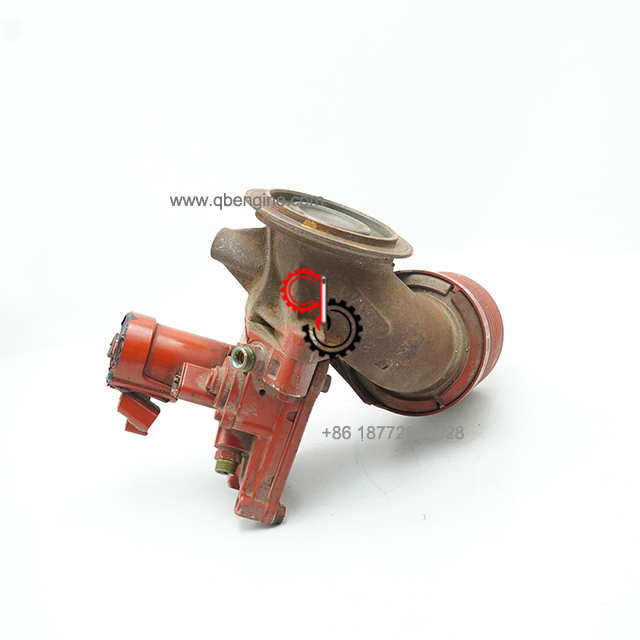

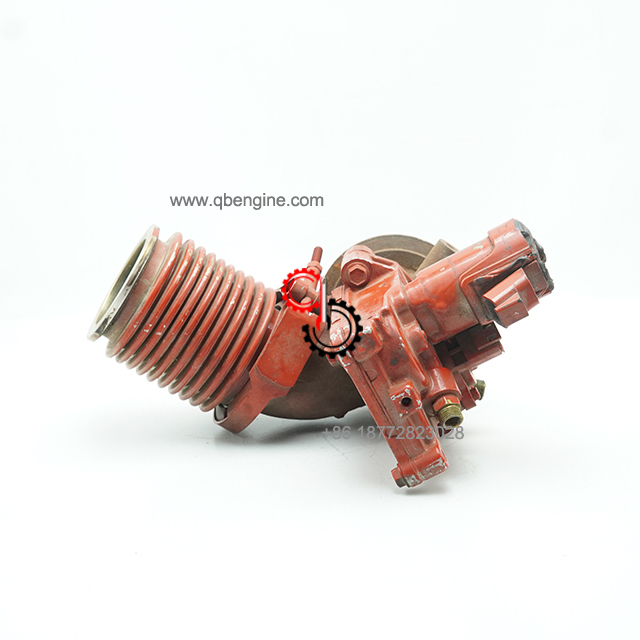

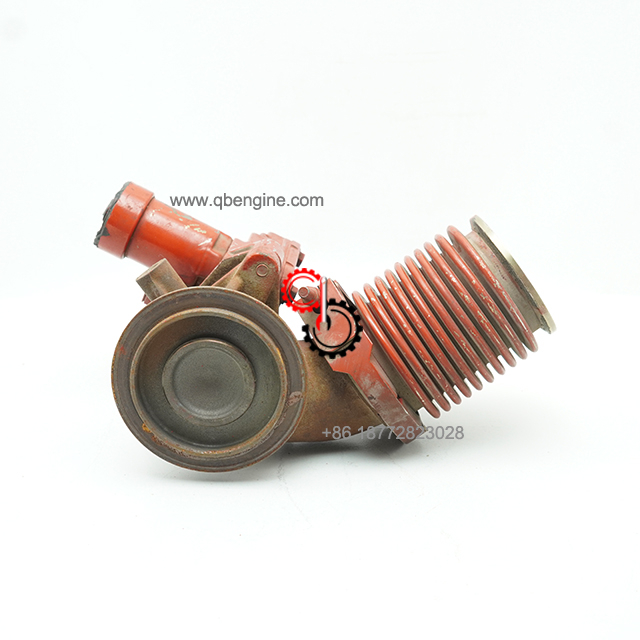

| 24 | 3104874 | Клапан рециркуляции выхлопных газов | 1 | Обслуживается под номером 4955422. |
|
| 25 | 3900589 | Шестигранная фланцевая гайка | 1 | М8 х 1,25 |
|
| 26 | 3900629 | Винт с шестигранной головкой и фланцевой головкой | 1 | М8 х 1,25 х 16 |
|
| 28 | 3903990 | Винт с шестигранной головкой и фланцевой головкой | 5 | М10 х 1,50 х 20. |
|
| 29 | 3913034 | Винт с шестигранной головкой и фланцевой головкой | 1 | М8 х 1,25 х 100. |
|
| 30 | 3919381 | Трубчатая скоба | 1 |
|
|
| 31 | 3921816 | Винт с фланцевой головкой и шипами | 1 | М8 х 1,25 х 45. |
|
| 32 | 3963983 | Уплотнительная шайба | 2 | М12. |
|
| 33 | 4088712 | Датчик температуры | 1 | Выхлопной газ |
|
| 34 | 4952179 | Мужской союзный локоть | 1 |
|
|
| 35 | 3683076 | Установочный винт с головкой | 3 |
|
|
| 36 | 3902662 | Шестигранная фланцевая гайка | 3 | М10 х 1,50 |
|
| 37 | 3682540 | Вентиляционная трубка | 1 |
|
|
| 3682076 | Уплотнительное кольцо | 2 |
|
|
| 3682539 | Вентиляционная трубка | 1 |
|
|
| 38 | 3682542 | Обычная трубная муфта | 1 |
|
|
| 1 | 109080 | Уплотнительное кольцо | 1 |
|
|
| 39 | 3104304 | Пружинный хомут | 6 |
|
|
| 40 | 4921728 | Датчик давления | 1 | Дифференциал ЕГР. |
|
| 41 | 4926173 | Трубка измерения давления | 1 |
|
|
| 42 | 4926177 | Трубка измерения давления | 1 |
|
|
| 43 | 4928594 | Датчик давления | 1 | Выхлопной газ. |
|
| 44 | 4952490 | Охладитель рециркуляции выхлопных газов | 1 | Обслуживается как 4089436. |
|
| 45 | 3630805 | Зажим для проволочной стяжки | 1 |
|
|
|
| 4952768 |
| 1 | Нет возможности распечатать. |
| 4955422 | Комплект инженерных клапанов | А/Р |
|
|
| 3104229 | Прокладка клапана рециркуляции выхлопных газов | 1 |
|
|
| 3104230 | Прокладка клапана рециркуляции выхлопных газов | 1 | Выход охладителя EGR |
|
| 3104874 | Клапан рециркуляции выхлопных газов | 1 | Обслуживается под номером 4955422. |
|
| 4089436 | Комплект инженерного охладителя | А/Р |
|
|
| 212161 | Уплотнительное кольцо | 1 |
|
|
| 3049221 | Уплотнительное кольцо | 2 |
|
|
| 3101268 | Фланцевая прокладка | 1 |
|
|
| 3102314 | Прокладка турбокомпрессора | 1 |
|
|
| 3104230 | Прокладка клапана рециркуляции выхлопных газов | 1 | Выход охладителя EGR |
|
| 3678925 | Уплотнительное кольцо | 2 | М10. |
|
| 3682076 | Уплотнительное кольцо | 2 |
|
|
| 3682360 | Уплотнительное кольцо | 2 | (Две зеленые полосы) |
|
| 4952490 | Охладитель рециркуляции выхлопных газов | 1 | Обслуживается как 4089436. |
|
| 4952644 | Обычный шланг | 1 |
|
|
