| Корзина | Ссылочный номер | номер части | Описание детали | Необходимый | Примечания |
|

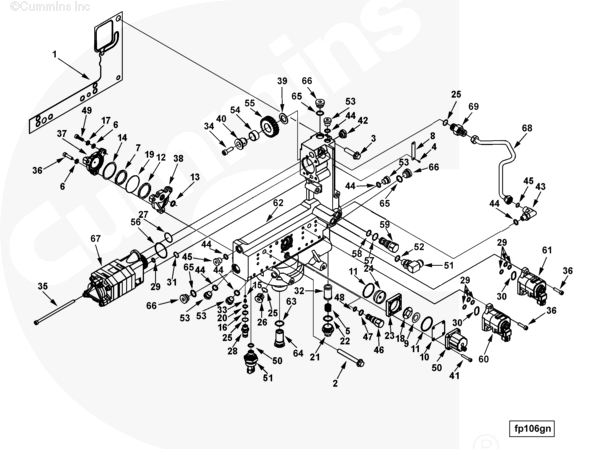

| ФП10217-01 | Топливный насос |
|
|
| 1 | 3348526 | Прокладка корпуса регулятора подачи топлива | 1 |
|
|
| 2 | 3900679 | Винт с шестигранной головкой и фланцевой головкой | 2 | М10 х 1,50 х 80. |
|
| 3 | 3903464 | Винт с шестигранной головкой и фланцевой головкой | 3 | М10 х 1,50 х 40. |
|
| 4062408 | Модуль управления топливом | 1 |
|
|
| 4 | С 2286 | Приводной винт | 2 | 3/16 дюйма. |
|
| 5 | 70700 | Пружина сжатия | 1 |
|
|
| 6 | 70704 | Простая шайба | 6 | 1/4 дюйма. |
|
| 7 | 100099 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 8 | 105375 | Паспортная табличка | 1 |
|
|
| 9 | 129768 | Пружина клапана | 1 |
|
|
| 10 | 129839 | Щит запорного клапана | 1 |
|
|
| 11 | 129888 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 12 | 139988 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 13 | 151900 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 14 | 160514 | Простая шайба | 2 | 1 11/16 дюйма. |
|
| 15 | 173086 | Прокладка инжектора | 1 |
|
|
| 16 | 174299 | Фиксатор экрана | 1 |
|
|
| 17 | 181466 | Стопорная шайба | 16 | 1/4 дюйма. |
|
| 18 | 196057 | Диск клапана | 1 |
|
|
| 19 | 202897 | Демпферная диафрагма топливного насоса | 2 |
|
|
| 20 | 3008706 | Экран фильтра | 1 |
|
|
| 21 | 3014575 | Крышка фильтра топливного насоса | 1 |
|
|
| 22 | 3021123 | Уплотнительное кольцо | 1 |
|
|
| 23 | 3034451 | Корпус привода | 1 |
|
|
| 24 | 3034452 | Диск привода | 1 |
|
|
| 3037536 | Резьбовая заглушка | 1 | 16 сентября - 18 ФНФ |
|
| 25 | 3037537 | Уплотнительное кольцо | 1 |
|
|
| 26 | 3040813 | Резьбовая заглушка | 1 |
| 16 сентября - 18 ФНФ |
| 27 | 3042543 | Уплотнительное кольцо | 1 |
|
|
| 3042619 | Соединительный ниппель | 1 |
|
|
| 25 | 3037537 | Уплотнительное кольцо | 1 |
|
|
| 28 | 3042620 | Соединительный ниппель | 1 |
|
|
| 29 | 3044297 | Уплотнительное кольцо | 13 |
|
|
| 30 | 3045986 | Уплотнительное кольцо | 4 |
|
|
| 31 | 3084539 | Уплотнительное кольцо | 1 |
|
|
| 32 | 3090769 | Экран фильтра | 1 |
|
|
| 33 | 3255208 | Заглушка отверстия инжектора | 1 |
|
|
| 34 | 3330019 | Винт с головкой под торцевой ключ | 1 | М8 х 1,25 х 25 |
|
| 35 | 3330022 | Винт с головкой под торцевой ключ | 4 | М6 х 1,00 х 140 |
|
| 36 | 3330069 | Винт с головкой под торцевой ключ | 14 |
|
|
| 37 | 3330651 | Демпферная крышка топливного насоса | 2 |
|
|
| 38 | 3330652 | Корпус демпфера топливного насоса | 2 |
|
|
| 39 | 3330719 | Пластина упорного подшипника | 1 |
|
|
| 40 | 3330720 | Натяжной вал | 1 |
|
|
| 41 | 3330753 | Винт с головкой под торцевой ключ | 4 |
|
|
| 42 | 3331275 | Фиксатор вала | 1 |
|
|
| 3332319 | Мужской союзный локоть | 1 |
|
|
| 43 | 3332320 | Мужской союзный локоть | 1 |
|
|
| 44 | 3678912 | Уплотнительное кольцо | 1 | М14 |
|
| 45 | 3922794 | Уплотнительное кольцо | 1 |
|
|
| 3348322 | Клапан регулятора давления | 1 |
|
|
| 46 | 3348323 | Клапан регулятора давления | 1 |
|
|
| 47 | 3348703 | Уплотнительное кольцо | 1 |
|
|
| 48 | 3867640 | Уплотнительное кольцо | 1 |
|
|
| 49 | 3348462 | Винт с головкой под торцевой ключ | 4 |
|
|
| 50 | 3054608 | Соленоид | 1 |
|
|
| 3417138 | Мужской переходной локоть | 1 |
|
|
| 51 | 3417139 | Мужской переходной локоть | 1 |
|
|
| 52 | 3679139 | Уплотнительное кольцо | 1 |
|
|
| 3678921 | Резьбовая заглушка | 5 | М14 х 1,5 х 16 |
|
| 44 | 3678912 | Уплотнительное кольцо | 1 | М14 |
|
| 53 | 3678922 | Резьбовая заглушка | 1 |
| М14 х 1,5 х 16 |
| 3867093 | Промежуточная шестерня | 1 |
|
|
| 54 | 3330639 | Втулка | 1 |
|
|
| 55 | 3867094 | Промежуточная шестерня | 1 |
|
|
| 56 | 3867481 | Уплотнительное кольцо | 1 |
|
|
| 4001926 | Клапан регулятора давления | 1 |
|
|
| 57 | 3330478 | Уплотнительное кольцо | 1 |
|
|
| 58 | 3867641 | Уплотнительное кольцо | 1 |
|
|
| 59 | 4001925 | Клапан регулятора давления | 1 |
|
|
| 60 | 4002070 | Привод времени | 2 |
|
|

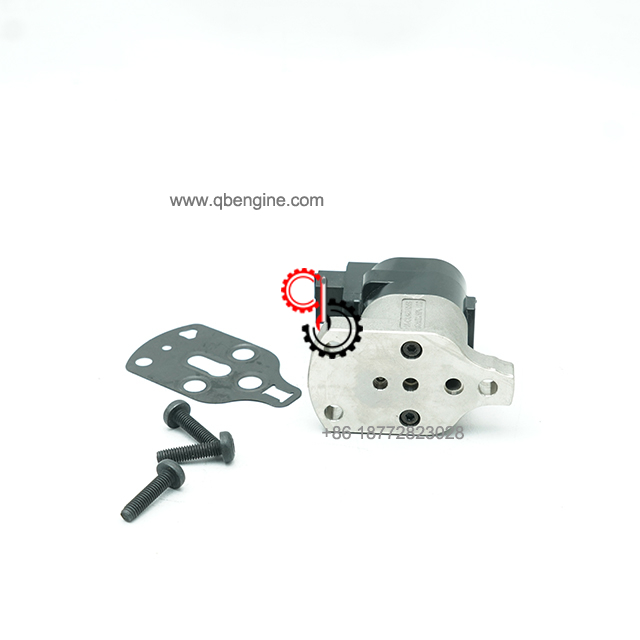

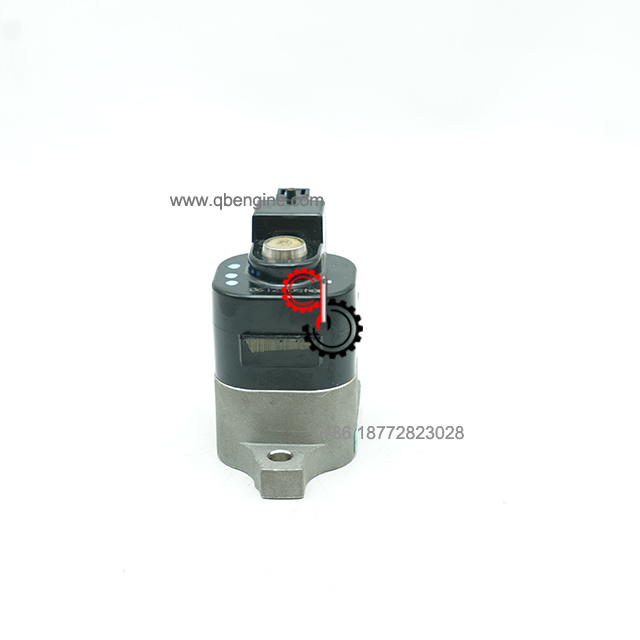

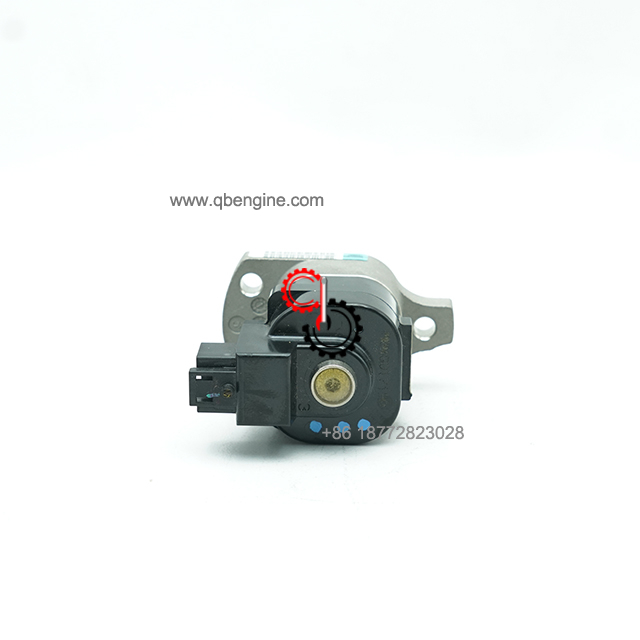

| 61 | 4002071 | Дозирующий привод | 2 |
|
|
| 62 | 4009812 | Корпус регулятора подачи топлива | 1 |
|
|
| 4010077 | Обратный клапан | 1 |
|
|
| 63 | 3089240 | Уплотнительное кольцо | 1 | М22 |
|
| 64 | 4010078 | Обратный клапан | 1 |
|
|
| 4010349 | Резьбовая заглушка | 2 |
|
|
| 65 | 3678786 | Уплотнительное кольцо | 2 | М18 |
|
| 66 | 4010348 | Резьбовая заглушка | 2 |
|
|
| 67 | 4010494 | Шестеренчатый топливный насос | 1 |
|
|
| 68 | 4062413 | Гибкий шланг | 1 |
|
|
| 4062472 | Обратный клапан | 1 |
|
|
| 69 | 4062473 | Обратный клапан | 1 |
|
|
| 4089541 | Комплект привода |
|
|
|
| 29 | 3044297 | Уплотнительное кольцо | 3 |
|
|
| 30 | 3045986 | Уплотнительное кольцо | 1 |
|
|
| 50 | 4002070 | Привод времени | 1 |
|
|
| 4089539 | Комплект привода |
|
| Используйте 4089428RX |
| 29 | 3044297 | Уплотнительное кольцо | 3 |
|
|
| 30 | 3045986 | Уплотнительное кольцо | 1 |
|
|
| 50 | 4002071 | Дозирующий привод | 1 |
|
|
| 4025099 | Заправочный насос | 1 |
|
|
| 3009330 | Простая шайба | 1 | М10. |
|
| 3062329 | Зажим для проволочной стяжки | 1 |
|
|
| 3332319 | Мужской союзный локоть | 1 |
|
|
| 3925437 | Винт с шестигранной головкой и фланцевой головкой | 1 | М10 х 1,50 х 40. |
|
| 4058948 | Гибкий шланг | 1 |
|
|
| 4062413 | Гибкий шланг | 1 |
|
|
| 4062472 | Обратный клапан | 1 |
|
|
| 4062607 | Кронштейн топливного трубопровода | 1 |
|
|
| 4062608 | Мужской союз | 1 |
|
|
| 4062614 | Мужской союз | 1 |
|
|
| 4062615 | Пластина упорного подшипника | 2 |
|
|
| 4062629 | Обычная шестигранная гайка | 2 |
|
|
| 4062666 | Винт с фланцевой головкой и шипами | 2 |
|
|
| 4935096 | Топливный насос | 1 |
|
|
