| Корзина | Ссылочный номер | номер части | Описание детали | Необходимый | Примечания |
|

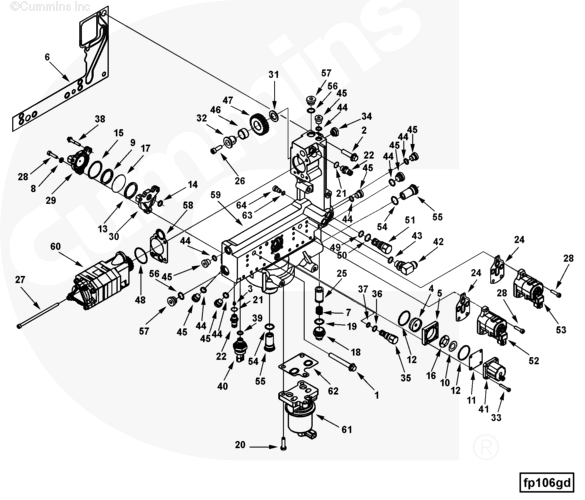

| ФП10225 | Топливный насос |
|
|
| 1 | 3900679 | Винт с шестигранной головкой и фланцевой головкой | 2 | М10 х 1,50 х 80. |
|
| 2 | 3903464 | Винт с шестигранной головкой и фланцевой головкой | 3 | М10 х 1,50 х 40. |
|
| 3 | 4076599 | Пробка отверстия | 1 |
|
|
| 4 | 4088273 | Корпус привода | 1 |
|
|
| 5 | 4088274 | Диск привода | 1 |
|
|
| 6 | 4076587 | Прокладка корпуса регулятора подачи топлива | 1 |
|
|
| 4076600 | Модуль управления топливом | 1 |
|
|
| 7 | 70700 | Пружина сжатия | 1 |
|
|
| 8 | 70704 | Простая шайба | 2 | 1/4 дюйма. |
|
| 9 | 100099 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 10 | 129768 | Пружина клапана | 1 |
|
|
| 11 | 129839 | Щит запорного клапана | 1 |
|
|
| 12 | 129888 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 13 | 139988 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 14 | 151900 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 15 | 160514 | Простая шайба | 2 | 1 11/16 дюйма. |
|
| 16 | 196057 | Диск клапана | 1 |
|
|
| 17 | 202897 | Демпферная диафрагма топливного насоса | 2 |
|
|
| 18 | 3014575 | Крышка фильтра топливного насоса | 1 |
|
|
| 19 | 3021123 | Уплотнительное кольцо | 1 |
|
|
| 20 | 3025806 | Винт с головкой под торцевой ключ | 3 | М8 х 1,25 х 30. |
|
| 3042619 | Соединительный ниппель | 2 |
|
|
| 21 | 3037537 | Уплотнительное кольцо | 2 |
|
|
| 22 | 3042620 | Соединительный ниппель | 2 |
|
|
| 24 | 4902789 | Прокладка привода | 4 |
|
|
| 25 | 3090769 | Экран фильтра | 1 |
|
|
| 26 | 3330019 | Винт с головкой под торцевой ключ | 1 | М8 х 1,25 х 25 |
|
| 27 | 3330022 | Винт с головкой под торцевой ключ | 4 | М6 х 1,00 х 140 |
|
| 28 | 3330069 | Винт с головкой под торцевой ключ | 14 |
|
|
| 29 | 3330651 | Демпферная крышка топливного насоса | 2 |
|
|
| 30 | 3330652 | Корпус демпфера топливного насоса | 2 |
|
|
| 31 | 3330719 | Пластина упорного подшипника | 1 |
|
|
| 32 | 3330720 | Натяжной вал | 1 |
|
|
| 33 | 3330753 | Винт с головкой под торцевой ключ | 4 |
|
|
| 34 | 3331275 | Фиксатор вала | 1 |
|
|
| 3348322 | Клапан регулятора давления | 1 |
|
|
| 35 | 3348323 | Клапан регулятора давления | 1 |
|
|
| 36 | 3348703 | Уплотнительное кольцо | 1 |
|
|
| 37 | 3867640 | Уплотнительное кольцо | 1 |
|
|
| 38 | 3397506 | Винт с шестигранной головкой и фланцевой головкой | 4 | М6 х 1,00 х 35. |
|
| 3408377 | Датчик давления | 1 | Топливо. |
|
| 3330202 | Уплотнительное кольцо | 1 |
|
|
| 40 | 3408378 | Датчик давления | 1 |
|
|
| 41 | 3408421 | Соленоид | 1 |
| Обслуживается как 4024808. |
| 3417138 | Мужской переходной локоть | 1 |
|
|
| 42 | 3417139 | Мужской переходной локоть | 1 |
|
|
| 43 | 3679139 | Уплотнительное кольцо | 1 |
|
|
| 3678921 | Резьбовая заглушка | 6 | М14 х 1,5 х 16 |
|
| 44 | 3678912 | Уплотнительное кольцо | 6 | М14 |
|
| 45 | 3678922 | Резьбовая заглушка | 6 |
| М14 х 1,5 х 16 |
| 3867093 | Промежуточная шестерня | 1 |
|
|
| 46 | 3330639 | Втулка | 1 |
|
|
| 47 | 3867094 | Промежуточная шестерня | 1 |
|
|
| 48 | 3867481 | Уплотнительное кольцо | 1 |
|
|
| 4001926 | Клапан регулятора давления | 1 |
|
|
| 49 | 3330478 | Уплотнительное кольцо | 1 |
|
|
| 50 | 3867641 | Уплотнительное кольцо | 1 |
|
|
| 51 | 4001925 | Клапан регулятора давления | 1 |
|
|
| 52 | 4902905 | Привод времени | 2 |
| Обслуживается как 4089981. |
| 53 | 4902904 | Дозирующий привод | 2 |
| Обслуживается как 4089980. |
| 4010077 | Обратный клапан | 2 |
|
|
| 54 | 3089240 | Уплотнительное кольцо | 1 | М22 |
|
| 55 | 4010078 | Обратный клапан | 1 |
|
|
| 4010349 | Резьбовая заглушка | 3 |
|
|
| 56 | 3678786 | Уплотнительное кольцо | 3 | М18 |
|
| 57 | 4010348 | Резьбовая заглушка | 3 |
|
|
| 58 | 4062005 | Опорная прокладка | 1 |
|
|
| 59 | 4076572 | Корпус регулятора подачи топлива | 1 |
|
|
| 60 | 4076574 | Шестеренчатый топливный насос | 1 |
|
|
| 61 | 4076581 | Топливный насос | 1 |
|
|
| 62 | 4076586 | Прокладка топливного насоса | 1 |
|
|
| 4076593 | Обратный клапан | 1 |
|
|
| 63 | 3678925 | Уплотнительное кольцо | 1 | М10. |
|
| 64 | 4076594 | Обратный клапан | 1 |
|
|
| 4025255 | Комплект , Сервис/Ремонт Ifsm | 1 |
|
|
| С 2286 | Приводной винт | 1 | 3/16 дюйма. |
|
| 105375 | Паспортная табличка | 1 |
|
|
| 129888 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 151900 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 3021123 | Уплотнительное кольцо | 1 |
|
|
| 3025806 | Винт с головкой под торцевой ключ | 3 | М8 х 1,25 х 30. |
|
| 3037537 | Уплотнительное кольцо | 2 |
|
|
| 3042543 | Уплотнительное кольцо | 1 |
|
|
| 3044297 | Уплотнительное кольцо | 13 |
|
|
| 3045986 | Уплотнительное кольцо | 4 |
|
|
| 3084539 | Уплотнительное кольцо | 1 |
|
|
| 3089240 | Уплотнительное кольцо | 2 | М22 |
|
| 3089392 | Уплотнительное кольцо | 1 |
|
|
| 3330202 | Уплотнительное кольцо | 3 |
|
|
| 3330478 | Уплотнительное кольцо | 1 |
|
|
| 3347832 | Уплотнение втулки | 4 |
|
|
| 3348703 | Уплотнительное кольцо | 1 |
|
|
| 3678786 | Уплотнительное кольцо | 3 | М18 |
|
| 3678846 | Уплотнительное кольцо | 2 |
|
|
| 3678912 | Уплотнительное кольцо | 6 | М14 |
|
| 3679139 | Уплотнительное кольцо | 1 |
|
|
| 3867481 | Уплотнительное кольцо | 1 |
|
|
| 3867640 | Уплотнительное кольцо | 1 |
|
|
| 3867641 | Уплотнительное кольцо | 1 |
|
|
| 3918190 | Уплотнительная шайба | 2 | 10 мм. |
|
| 3922794 | Уплотнительное кольцо | 2 |
|
|
| 4062005 | Опорная прокладка | 1 |
|
|
| 4076585 | Крышка | 1 |
|
|
| 4076586 | Прокладка топливного насоса | 1 |
|
|
| 4076587 | Прокладка корпуса регулятора подачи топлива | 1 |
|
|
| 4076597 | Корпус регулятора подачи топлива | 1 |
|
|
| 4024808 | Комплект топливных соленоидов |
|
|
|
| 12 | 129888 | Прямоугольное кольцевое уплотнение | 2 |
|
|
| 41 | 3408421 | Соленоид | 1 |
| Обслуживается как 4024808. |
| 4089980 | Комплект привода |
| Разведывательный эквивалент 4089980 NX |
|
| 24 | 4902789 | Прокладка привода | 1 |
|
|
| 53 | 4902904 | Дозирующий привод | 1 |
| Обслуживается как 4089980. |
| 4954670 | Винт с цилиндрической головкой | 3 | М6 х 1,00 |
|

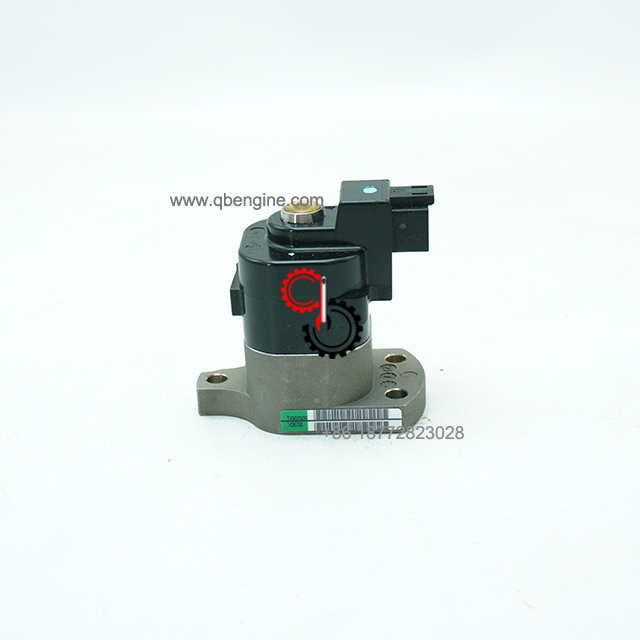

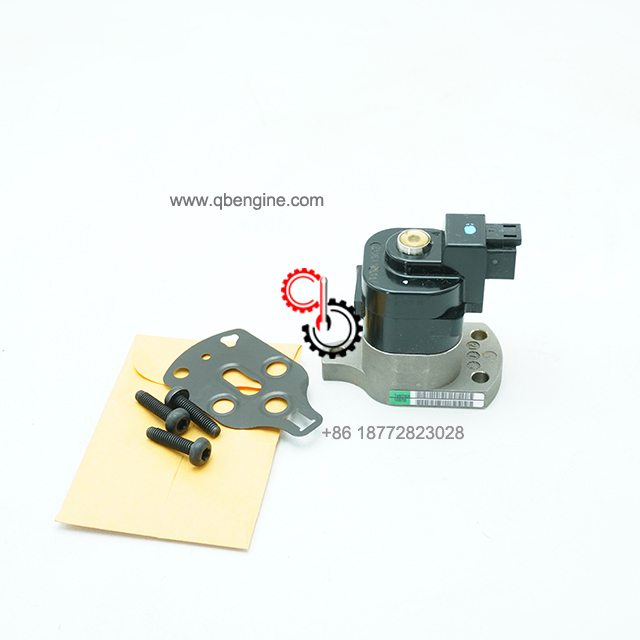

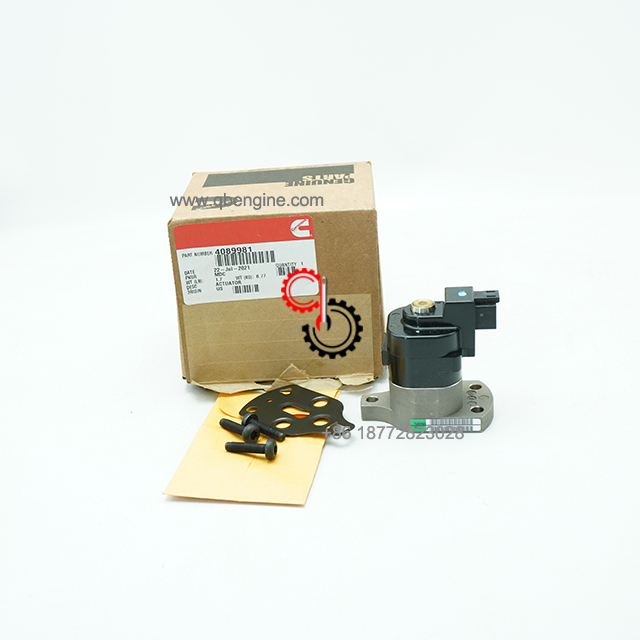

| 4089981 | Комплект привода |
| Разведывательный эквивалент 4089981 NX |
|
| 24 | 4902789 | Прокладка привода | 1 |
|
|
| 52 | 4902905 | Привод времени | 1 |
| Обслуживается как 4089981. |
| 4954670 | Винт с цилиндрической головкой | 3 | М6 х 1,00 |
|
