| Корзина | Ссылочный номер | номер части | Описание детали | Необходимый | Примечания |
|

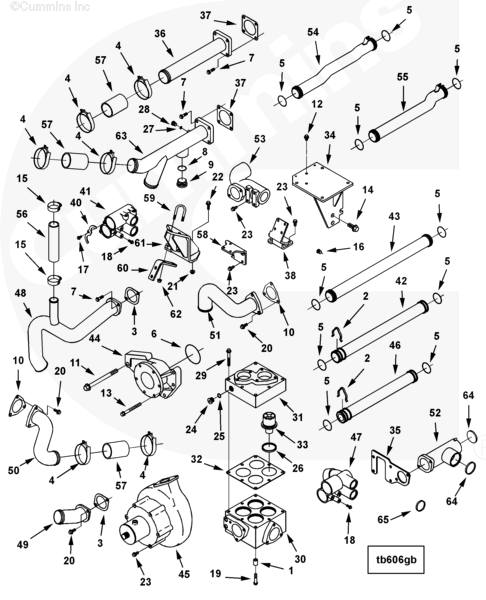

| ТБ6724-04 | Вспомогательная система охлаждения |
| Вспомогательная система охлаждения |
| 1 | 64709 | Монтажная проставка | 4 |
|
|
| 2 | 205976 | Стопорное кольцо | 2 |
|
|
| 3 | 207515 | Соединительная прокладка | 3 |
|
|
| 4 | 3001837 | Т-образный зажим | 6 | 2 7/8 дюйма. |
|
| 5 | 3028291 | Уплотнительное кольцо | 24 |
|
|
| 6 | 3033248 | Уплотнительное кольцо | 1 |
|
|
| 7 | 3089016 | Винт с шестигранной головкой и фланцевой головкой | 10 | М10 х 1,50 х 35. |
|
| 3089023 | Резьбовая заглушка | 1 | М42 х 2,00 х 19,5. |
|
| 8 | 3089019 | Уплотнительное кольцо | 1 | М42. |
|
| 9 | 3089021 | Резьбовая заглушка | 1 | М42 х 2,00 х 19,5. |
|
| 10 | 3089247 | Соединительная прокладка | 2 |
|
|
| 11 | 3089297 | Винт с шестигранной головкой и фланцевой головкой | 1 |
|
|
| 12 | 3089384 | Винт с шестигранной головкой и фланцевой головкой | 2 | М10 х 1,50 х 14. |
|
| 13 | 3089563 | Винт с шестигранной головкой и фланцевой головкой | 4 |
|
|
| 14 | 3171752 | Винт с шестигранной головкой и фланцевой головкой | 3 |
|
|
| 15 | 3254315 | Зажим шланга | 4 | 1 9/16 – 2 1/2 дюйма. |
|
| 16 | 3678791 | Резьбовая заглушка | 1 |
| М18 х 1,5 х 19,5 |
| 17 | 3900629 | Винт с шестигранной головкой и фланцевой головкой | 4 | М8 х 1,25 х 16 |
|
| 18 | 3900630 | Винт с шестигранной головкой и фланцевой головкой | 18 | М8 х 1,25 х 20 |
|
| 19 | 3900634 | Винт с шестигранной головкой и фланцевой головкой | 4 | М10 х 1,50 х 50. |
|
| 20 | 3902460 | Винт с шестигранной головкой и фланцевой головкой | 8 | М10 х 1,50 х 25. |
|
| 21 | 3902662 | Шестигранная фланцевая гайка | 2 | М10 х 1,50 |
|
| 22 | 3903112 | Винт с шестигранной головкой и фланцевой головкой | 2 | М10 х 1,50 х 30. |
|
| 23 | 3903990 | Винт с шестигранной головкой и фланцевой головкой | 31 | М10 х 1,50 х 20. |
|
| 3089238 | Резьбовая заглушка | 1 | М22 х 1,50 х 20,1 |
|
| 24 | 3089239 | Резьбовая заглушка | 1 |
| М22 х 1,50 х 20,1 |
| 25 | 3089240 | Уплотнительное кольцо | 1 | М22 |
|
| 26 | 3627961 | Уплотнение термостата | 4 |
|
|
| 3678921 | Резьбовая заглушка | 2 | М14 х 1,5 х 16 |
|
| 27 | 3678912 | Уплотнительное кольцо | 1 | М14 |
|
| 28 | 3678922 | Резьбовая заглушка | 1 |
| М14 х 1,5 х 16 |
| 29 | 3900679 | Винт с шестигранной головкой и фланцевой головкой | 8 | М10 х 1,50 х 80. |
|
| 30 | 4006235 | Корпус термостата | 1 |
|
|
| 31 | 4006392 | Крышка корпуса термостата | 1 |
|
|
| 32 | 4006393 | Прокладка крышки корпуса термостата | 1 |
|
|
| 33 | 4065566 | Термостат | 4 |
|
|
| 34 | 4006395 | Кронштейн корпуса термостата | 1 |
|
|
| 35 | 4006438 | Кронштейн водяной трубки | 1 |
|
|
| 36 | 4006790 | Трубка для перекачки воды | 1 |
|
|
| 37 | 4006795 | Соединительная прокладка | 2 |
|
|
| 38 | 4007978 | Соединительный кронштейн | 1 |
|
|
| 40 | 4006939 | Соединительный кронштейн | 4 |
|
|
| 41 | 3636000 | Соединение для перекачки воды | 5 |
|
|
| 42 | 4006959 | Трубка для перекачки воды | 1 |
|
|
| 43 | 4006965 | Трубка для перекачки воды | 8 |
|
|

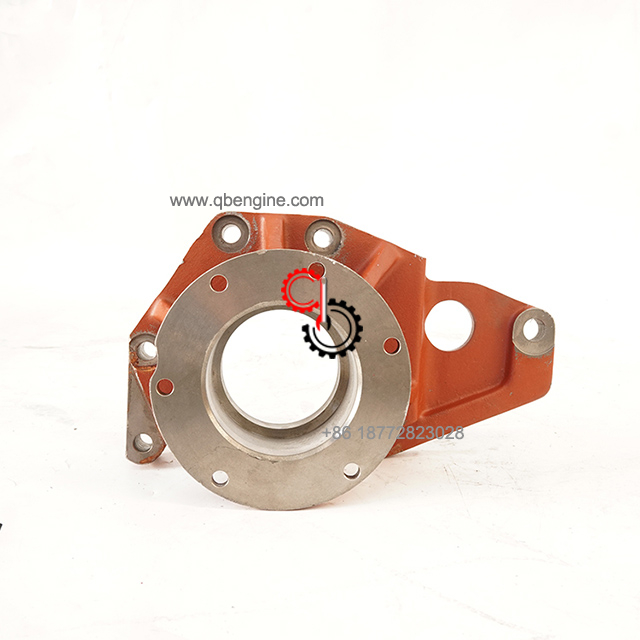

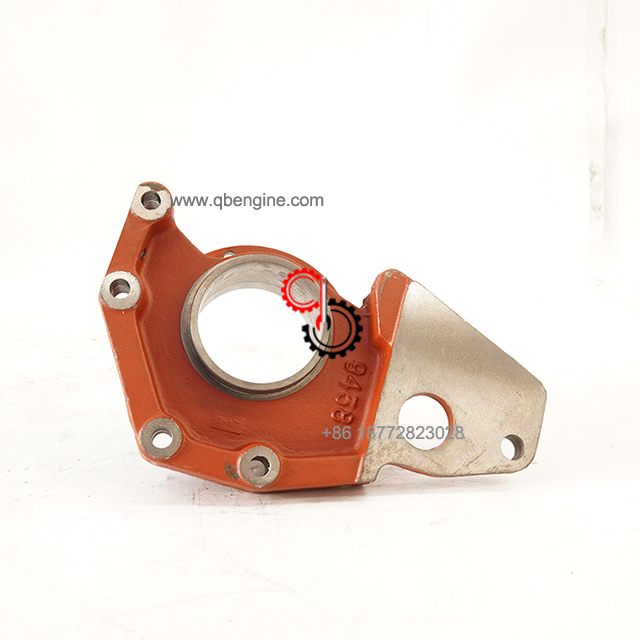

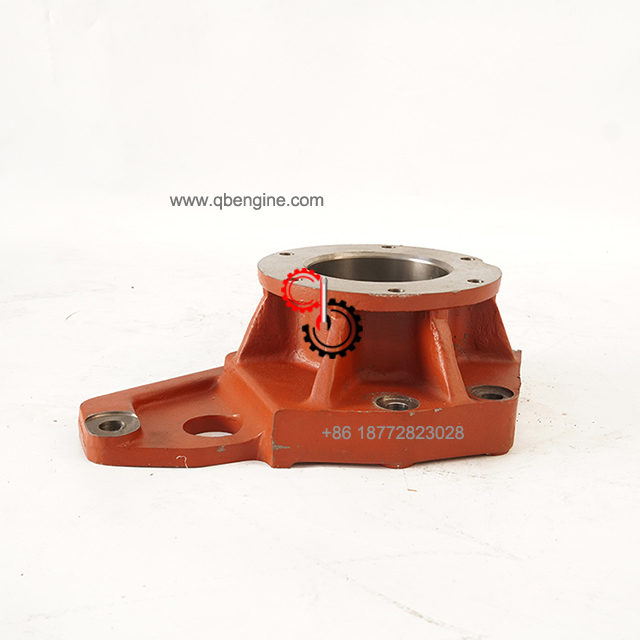

| 44 | 4007017 | Поддержка водяного насоса | 1 |
|
|
| 45 | 4007019 | Помпа | 1 | Разведывательный эквивалент 4007019 RX |
|
| 46 | 4007309 | Трубка для перекачки воды | 1 |
|
|
| 47 | 4007310 | Соединение для перекачки воды | 1 |
|
|
| 48 | 4007327 | Трубка для перекачки воды | 1 |
|
|
| 49 | 4007330 | Трубка для перекачки воды | 1 |
|
|
| 50 | 4007332 | Трубка для перекачки воды | 1 |
|
|
| 51 | 4007334 | Трубка для перекачки воды | 1 |
|
|
| 52 | 4007369 | Соединение для перекачки воды | 1 |
|
|
| 53 | 4007373 | Соединение для перекачки воды | 1 |
|
|
| 54 | 4007375 | Трубка для перекачки воды | 1 |
|
|
| 55 | 4007376 | Трубка для перекачки воды | 1 |
|
|
| 56 | 4007415 | Обычный шланг | 1 |
|
|
| 57 | 4007416 | Обычный шланг | 3 |
|
|
| 58 | 4007444 | Соединительный кронштейн | 6 |
|
|
| 59 | 4007585 | U-образный зажим | 2 |
|
|
| 60 | 4007590 | Соединительный кронштейн | 1 |
|
|
| 61 | 4007591 | Соединительный кронштейн | 1 |
|
|
| 62 | 4007603 | Контргайка | 4 |
|
|
| 63 | 4007647 | Трубка для перекачки воды | 1 |
|
|
| 64 | 4066185 | Расширение | 2 |
|
|
| 65 | 204476 | Расширение | 2 |
|
|
