| Корзина | номер части | Описание детали | Необходимый |
| Примечания |
| ПП6765 | Турбокомпрессор |
|

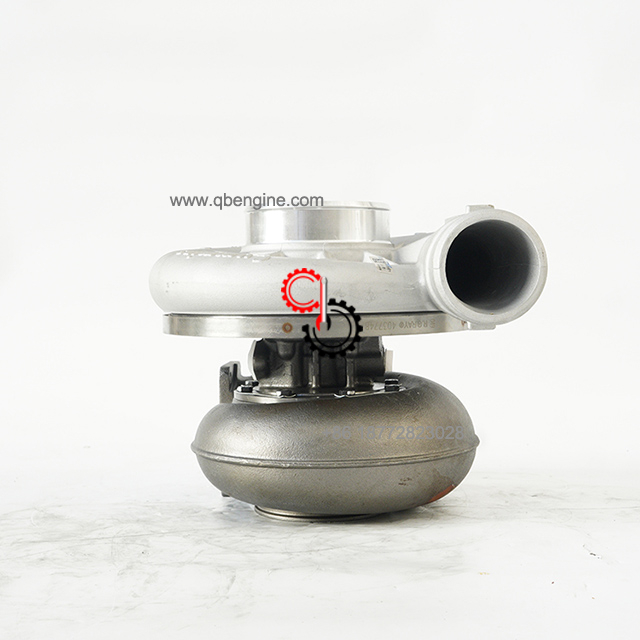

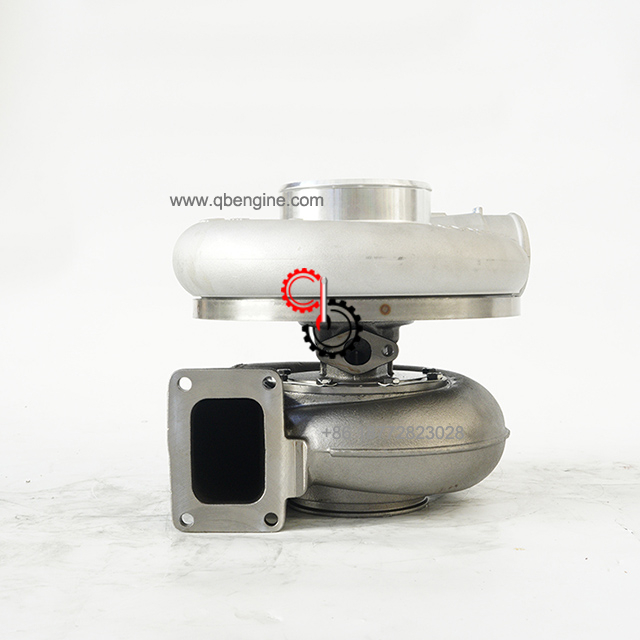

| Турбокомпрессор HX82...(Подробнее) |
| 3800499 | Комплект турбокомпрессора | 4 | Разведывательный эквивалент 3800499 RX |
|
| 3 | 3171368 | Прокладка турбокомпрессора | 4 |
|
|
| 3591712 | Турбокомпрессор | 4 |
|
|
| 4 | 3502449 | Прямоугольное кольцевое уплотнение | 1 |
|
|
| 5 | 3504967 | Простая шайба | 4 | Детали Holset продаются только в комплектах |
|
| 6 | 3519163 | Приводной винт | 2 |
|
|
| 7 | 3519535 | Контргайка | 1 | М11 х 1,00 |
|
| 8 | 3519623 | Упорный воротник | 1 |
|
|
| 9 | 3519627 | Подшипник турбокомпрессора |
|
|
|
| 10 | 3519641 | Стопорное кольцо | 4 |
|
|
| 11 | 3521225 | Установочный винт с шестигранной головкой | 8 | М8 х 1,25 х 16 |
|
| 12 | 3521442 | Разъемное кольцевое уплотнение | 1 |
|
|
| 13 | 3522904 | Запорная пластина | 4 |
|
|
| 14 | 3523412 | Разъемное кольцевое уплотнение | 1 |
|
|
| 15 | 3523980 | Нефтяной пращник | 1 |
|
|
| 16 | 3524418 | Шим | 1 |
|
|
| 17 | 3524419 | Масляная перегородка | 1 |
|
|
| 18 | 3525073 | Установочный винт с шестигранной головкой | 4 | М8 х 1,25 х 25. |
|
| 19 | 3527619 | Табличка данных | 1 |
|
|
| 20 | 3529372 | Обычная шестигранная гайка | 1 | 1/4 – 28 УНФ |
|
| 21 | 3534703 | Диффузор турбокомпрессора | 1 |
|
|
| 22 | 3532617 | V-образный зажим | 1 |
|
|
| 23 | 3534405 | Прямоугольное кольцевое уплотнение | 1 |
|
|
| 24 | 3591415 | Турбонагнетатель Компрессор Крыльчатка | 1 |
|
|
| 25 | 3521034 | Вал Колесо Ротора | 1 |
|
|
| 26 | 3519783 | Тепловой экран турбокомпрессора | 1 |
|
|
| 27 | 3522597 | Штифт | 2 |
|
|
| 28 | 3538201 | Корпус подшипника турбокомпрессора | 1 |
|
|
| 29 | 3536914 | Упорный подшипник турбокомпрессора | 1 |
|
|
| 31 | 3591353 | Корпус компрессора | 1 |
|
|
| 32 | 3524735 | Корпус турбины | 1 |
|
|
| 33 | 3081824 | Прокладка турбокомпрессора | 8 |
|
|
| 3678873 | Резьбовая заглушка | 16 | М18 х 1,5 х 19,5 |
|
| 34 | 3678791 | Резьбовая заглушка | 16 |
| М18 х 1,5 х 19,5 |
| 35 | 3678786 | Уплотнительное кольцо | 16 | М18 |
|
| 36 | 3089191 | Шестигранная фланцевая гайка | 32 |
|
|
| 37 | 3089321 | Монтажная проставка | 32 |
|
|
| 39 | 4000837 | Винт с шестигранной головкой и фланцевой головкой | 32 |
|
|
| 3800691 | Комплект турбокомпрессора | 4 |
|
|
| 3 | 3171368 | Прокладка турбокомпрессора | 4 |
|
|
| 3591748 | Турбокомпрессор | 4 |
|
|
| 4 | 3502449 | Прямоугольное кольцевое уплотнение | 1 |
|
|
| 5 | 3504967 | Простая шайба | 4 | Детали Holset продаются только в комплектах |
|
| 6 | 3519163 | Приводной винт | 2 |
|
|
| 7 | 3519535 | Контргайка | 1 | М11 х 1,00 |
|
| 8 | 3519623 | Упорный воротник | 1 |
|
|
| 9 | 3519627 | Подшипник турбокомпрессора |
|
|
|
| 10 | 3519641 | Стопорное кольцо | 4 |
|
|
| 11 | 3521225 | Установочный винт с шестигранной головкой | 8 | М8 х 1,25 х 16. |
|
| 12 | 3521442 | Разъемное кольцевое уплотнение | 1 |
|
|
| 13 | 3522904 | Запорная пластина | 4 |
|
|
| 14 | 3523412 | Разъемное кольцевое уплотнение | 1 |
|
|
| 15 | 3523980 | Нефтяной пращник | 1 |
|
|
| 16 | 3524418 | Шим | 1 |
|
|
| 17 | 3524419 | Масляная перегородка | 1 |
|
|
| 18 | 3525073 | Установочный винт с шестигранной головкой | 4 | М8 х 1,25 х 25. |
|
| 19 | 3527619 | Табличка данных | 1 |
|
|
| 20 | 3590377 | Винт с головкой под торцевой ключ |
|
|
|
| 21 | 3591743 | Диффузор турбокомпрессора | 1 |
|
|
| 22 | 3590438 | V-образный зажим | 1 |
|
|
| 23 | 3534405 | Прямоугольное кольцевое уплотнение | 1 |
|
|
| 24 | 3533705 | Турбонагнетатель Компрессор Крыльчатка | 1 |
|
|
| 25 | 3521034 | Вал Колесо Ротора | 1 |
|
|
| 26 | 3536588 | Тепловой экран турбокомпрессора | 1 |
|
|
| 27 | 3522597 | Штифт | 2 |
|
|
| 28 | 3536905 | Корпус подшипника турбокомпрессора | 1 |
|
|
| 29 | 3536914 | Упорный подшипник турбокомпрессора | 1 |
|
|
| 31 | 3591755 | Корпус компрессора | 1 |
|
|
| 32 | 3539766 | Корпус турбины | 1 |
|
|
