| Корзина | Ссылочный номер | номер части | Описание детали | Необходимый | Примечания |
|
| LF1161-03 | Смазочный масляный радиатор |
|
|
|
| LF1161-03 | Смазочный масляный радиатор |
|
|
|
| 3053392 | Масляный радиатор двигателя | 1 |
|
|
| 3053392 | Масляный радиатор двигателя | 1 |
|
|
| С 117 | Винт с шестигранной головкой | 3 |
|
| 1 | С 117 | Винт с шестигранной головкой | 3 |
|
|
| С 604 | Стопорная шайба | 3 |
|
| 2 | С 604 | Стопорная шайба | 3 |
|
|
| 115482 | Двенадцатиточечный винт с головкой | 4 |
|
| 3 | 115482 | Двенадцатиточечный винт с головкой | 4 |
|
|
| 214345 | сливной кран | 1 |
|
| 4 | 214345 | сливной кран | 1 |
|
|
| 3008466 | Трубная заглушка | 2 |
|
| 5 | 3008466 | Трубная заглушка | 2 |
|
|
| 3013786 | Трубная заглушка | 1 |
|
| 6 | 3013786 | Трубная заглушка | 1 |
|
|
| 3017915 | Простая шайба | 4 |
|
| 7 | 3017915 | Простая шайба | 4 |
|
|
| 3018695 | Прямоугольное кольцевое уплотнение | 1 |
|
| 8 | 3018695 | Прямоугольное кольцевое уплотнение | 1 |
|
|
| 3018697 | Кронштейн масляного радиатора | 1 |
|
|
| 3023512 | Перепускной клапан | 1 |
|
| 9 | 3018697 | Кронштейн масляного радиатора | 1 |
|
| 10 | 3023512 | Перепускной клапан | 1 |
|
|
| 3027460 | Поддержка масляного радиатора | 1 |
|
| 11 | 3027460 | Поддержка масляного радиатора | 1 |
|
|
| 3030803 | Пружина сжатия | 1 |
|
| 12 | 3030803 | Пружина сжатия | 1 |
|
|
| 3030804 | Поршень перепускного клапана | 1 |
|
| 13 | 3030804 | Поршень перепускного клапана | 1 |
|
|
| 3030805 | Поршень, чувствительный к давлению | 1 |
|
| 14 | 3030805 | Поршень, чувствительный к давлению | 1 |
|
|
| 3030806 | Плунжер перепускного клапана | 1 |
|
| 15 | 3030806 | Плунжер перепускного клапана | 1 |
|
|
| 3031005 | Винт с цилиндрической головкой | 1 |
|
| 16 | 3031005 | Винт с цилиндрической головкой | 1 |
|
|
| 3035028 | Сборка сенсорного блока | 1 |
|
|
| 3035028 | Сборка сенсорного блока | 1 |
|
|
| 101996 | Винт с цилиндрической головкой | 1 |
|
| 17 | 101996 | Винт с цилиндрической головкой | 1 |
|
|
| 3030807 | Отправляющее устройство | 1 |
|
|
| 3030808 | Уплотнительное кольцо | 1 |
|
| 18 | 3030807 | Отправляющее устройство | 1 |
|
| 19 | 3030808 | Уплотнительное кольцо | 1 |
|
|
| 3035624 | Винт с невыпадающей шайбой | 3 |
|
| 20 | 3035624 | Винт с невыпадающей шайбой | 3 |
|
|
| 3037219 | Вставка головки фильтра | 1 |
|
| 21 | 3037219 | Вставка головки фильтра | 1 |
|
|
| 3037241 | Смазочная головка масляного фильтра | 1 |
|
| 22 | 3037241 | Смазочная головка масляного фильтра | 1 |
|
|
| 3039296 | Пружина сжатия | 1 |
|
| 23 | 3039296 | Пружина сжатия | 1 |
|
|
| 3040837 | Винт с невыпадающей шайбой | 2 |
|
| 24 | 3040837 | Винт с невыпадающей шайбой | 2 |
|
|
| 3040838 | Винт с невыпадающей шайбой | 1 |
|
| 25 | 3040838 | Винт с невыпадающей шайбой | 1 |
|
|
| 3042619 | Соединительный ниппель | 1 |
|
| 26 | 3042619 | Соединительный ниппель | 1 |
|
|
| 3037537 | Уплотнительное кольцо | 1 |
|
|
| 3037537 | Уплотнительное кольцо | 1 |
|
|
| 3042620 | Соединительный ниппель | 1 |
|
|
| 3044413 | Винт с невыпадающей шайбой | 6 |
|
| 27 | 3044413 | Винт с невыпадающей шайбой | 6 |
|
| 28 | 3412285 | Холодное ядро | 1 |
|
|
| 3412285 | Холодное ядро | 1 |
|
|
| 3045979 | Уплотнительное кольцо | 1 |
|
| 29 | 3045979 | Уплотнительное кольцо | 1 |
|
| 30 | 3047464 | Прокладка ядра масляного радиатора | 1 |
|
|
| 3047464 | Прокладка ядра масляного радиатора | 1 |
|

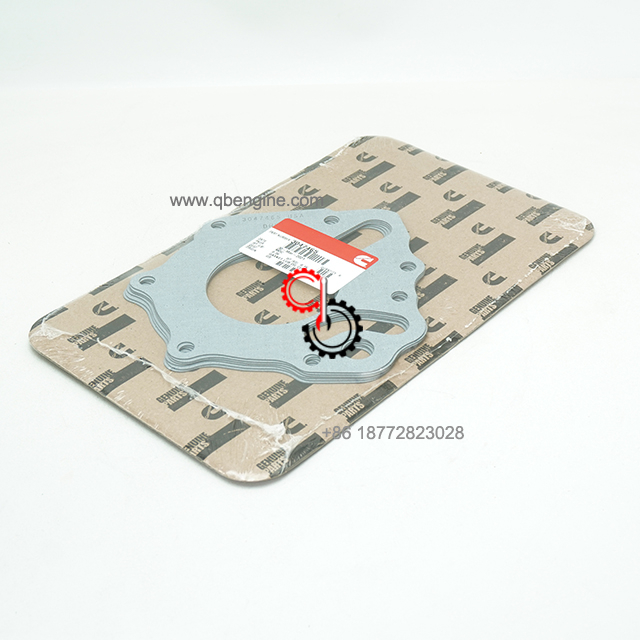

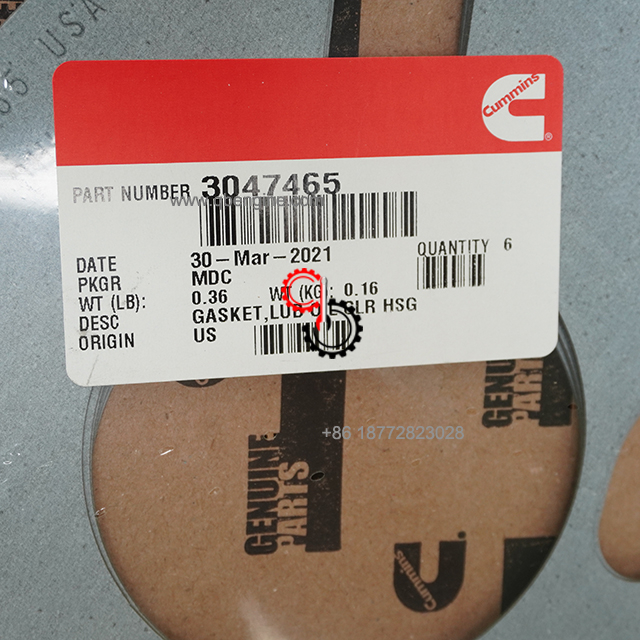

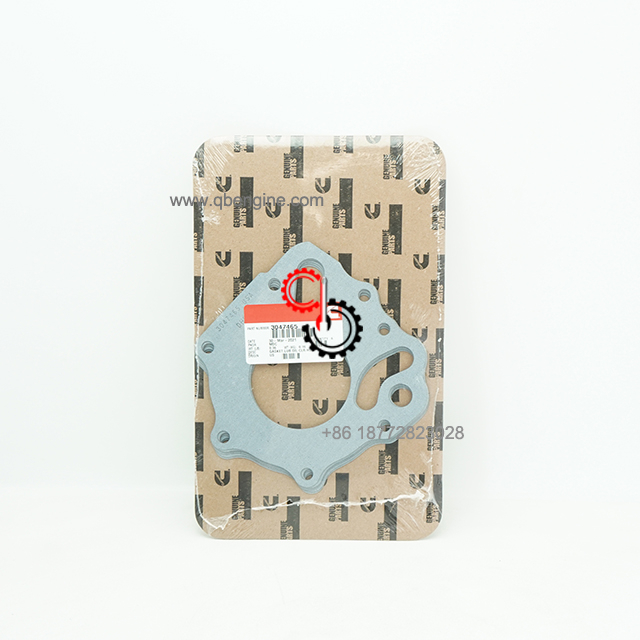

| 31 | 3047465 | Прокладка корпуса смазочного масляного радиатора | 1 |
|
|
| 3047465 | Прокладка корпуса смазочного масляного радиатора | 1 |
|
|
| 3052129 | Смазочная головка масляного фильтра | 1 |
|
| 32 | 3052129 | Смазочная головка масляного фильтра | 1 |
|
|
| 3052210 | Корпус масляного радиатора | 1 |
|
| 33 | 3052210 | Корпус масляного радиатора | 1 |
|
|
| 3069014 | Прокладка крышки маслоохладителя | 1 |
|
| 34 | 3069014 | Прокладка крышки маслоохладителя | 1 |
|
|
| 3071736 | Прокладка головки фильтра | 1 |
|
| 35 | 3071736 | Прокладка головки фильтра | 1 |
|
| 36 | 3175687 | Тройник для уличной трубы | 1 |
|
|
| 3175687 | Тройник для уличной трубы | 1 |
|
|
| 3313279 | Смазочный элемент масляного фильтра |
|
|
| 37 | 3313279 | Смазочный элемент масляного фильтра | 1 |
|
| 38 | 3313283 | Смазочный элемент масляного фильтра | 1 |
|
|
| 3313283 | Смазочный элемент масляного фильтра |
|
|
| 39 | 3353798 | Перепускная трубка смазочного масла | 1 |
|
|
| 3353798 | Перепускная трубка смазочного масла | 1 |
|
| 40 | 212161 | Уплотнительное кольцо | 2 |
|
|
| 212161 | Уплотнительное кольцо | 2 |
|
| 41 | 3022589 | Винт с невыпадающей шайбой | 1 |
|
|
| 3022589 | Винт с невыпадающей шайбой | 1 |
|
| 42 | 3024666 | Трубка для перекачки воды | 1 |
|
|
| 3024666 | Трубка для перекачки воды | 1 |
|
| 43 | С 1040 А | Мужской переходной локоть | 1 |
|
|
| С 1040 А | Мужской переходной локоть | 1 |
|
| 44 | 68645 | Мужской переходной локоть | 1 |
|
|
| 68645 | Мужской переходной локоть | 1 |
|
| 45 | 3008017 | Прокладка опоры масляного радиатора | 1 |
|
|
| 3008017 | Прокладка опоры масляного радиатора | 1 |
|
| 46 | 3010596 | Винт с невыпадающей шайбой | 3 |
|
|
| 3010596 | Винт с невыпадающей шайбой | 3 |
|
|
| 3010597 | Винт с невыпадающей шайбой | 3 |
|
| 47 | 3010597 | Винт с невыпадающей шайбой | 3 |
|
| 48 | 3044901 | Винт с невыпадающей шайбой | 2 |
|
|
| 3044901 | Винт с невыпадающей шайбой | 2 |
|
| 49 | С 223 | Тяжелая шестигранная гайка | 1 |
|
|
| С 223 | Тяжелая шестигранная гайка | 1 |
|
| 50 | С 602 | Простая шайба | 2 |
|
|
| С 602 | Простая шайба | 2 |
|
| 51 | 108722 | Клип | 1 |
|
|
| 108722 | Клип | 1 |
|
| 52 | 109895 | Кронштейн масляной трубки |
|
|
|
| 109895 | Кронштейн масляной трубки |
|
|
|
| С 626 | Простая шайба | 1 |
|
|
| С 626 | Простая шайба | 1 |
|
|
| 3801199 | Комплект, обслуживание масляного радиатора |
|
|
|
| 3801199 | Комплект, обслуживание масляного радиатора |
|
|
|
| 212161 | Уплотнительное кольцо | 2 |
|
|
| 212161 | Уплотнительное кольцо | 2 |
|
|
| 3008017 | Прокладка опоры масляного радиатора | 1 |
|
|
| 3008017 | Прокладка опоры масляного радиатора | 1 |
|
|
| 3018695 | Прямоугольное кольцевое уплотнение | 1 |
|
|
| 3018695 | Прямоугольное кольцевое уплотнение | 1 |
|
|
| 3030808 | Уплотнительное кольцо | 1 |
|
|
| 3030808 | Уплотнительное кольцо | 1 |
|
|
| 3034579 | Уплотнение втулки | 1 |
|
|
| 3034579 | Уплотнение втулки | 1 |
|
|
| 3045979 | Уплотнительное кольцо | 1 |
|
|
| 3045979 | Уплотнительное кольцо | 1 |
|
|
| 3047464 | Прокладка ядра масляного радиатора |
|
|
|
| 3047464 | Прокладка ядра масляного радиатора |
|
|
|
| 3047465 | Прокладка корпуса смазочного масляного радиатора | 1 |
|
|
| 3047465 | Прокладка корпуса смазочного масляного радиатора | 1 |
|
|
| 3052127 | Прокладка головки фильтра | 1 |
|
|
| 3052127 | Прокладка головки фильтра | 1 |
|
|
| 3069014 | Прокладка крышки маслоохладителя | 1 |
|
|
| 3069014 | Прокладка крышки маслоохладителя | 1 |
|
|
| 3054445 | Прокладка ядра масляного радиатора | 1 |
|
|
| 3054445 | Прокладка ядра масляного радиатора | 1 |
|
|
|
|
|
|
|
