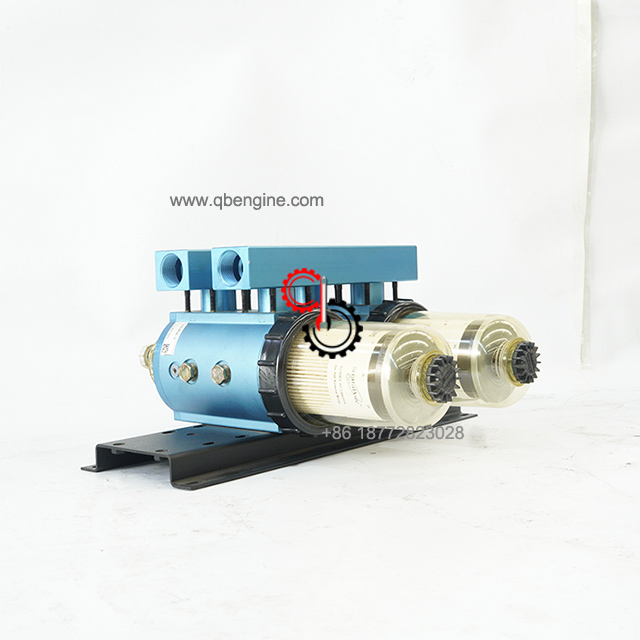

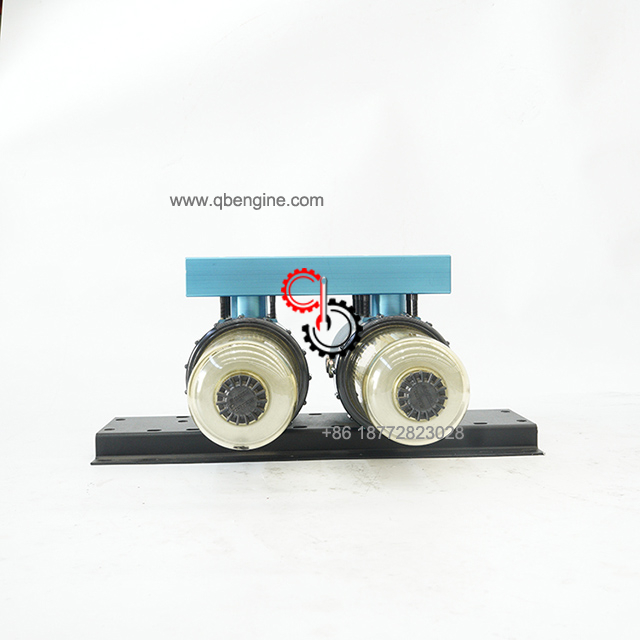

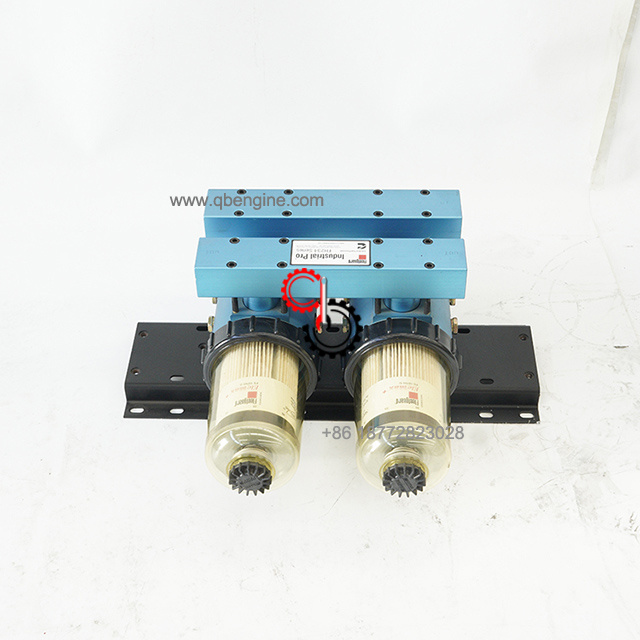

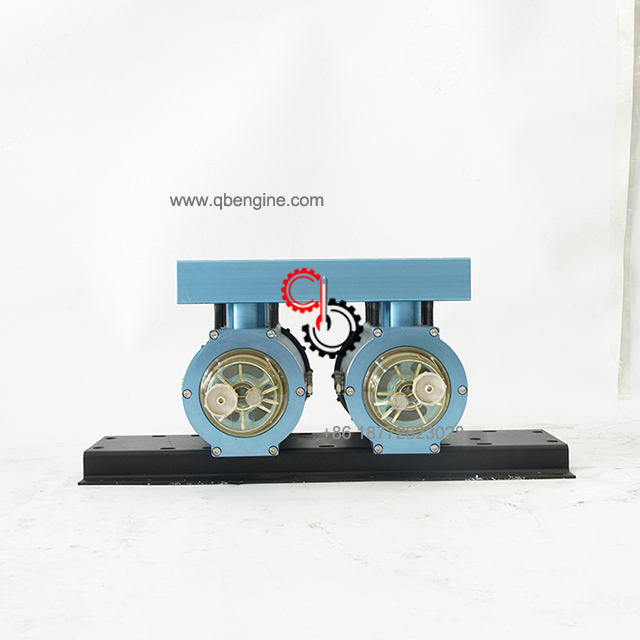

| Используйте следующую процедуру для топливных фильтров ступени 2.См. процедуру 006-076 в разделе 3. | Морские приложения используют либо FH234 Навинчиваемый фильтр Sea Pro™ или картриджный фильтр FH240 Sea Pro™. | Фильтры FH240 Stage 1 устанавливаются на двигателе и используют фильтрующий материал толщиной пять микрон.Топливоподкачивающий насос установлен на двигателе.Фильтры Stage 1 устанавливаются по усмотрению OEM-производителя при условии соблюдения рекомендаций Cummins Inc. по применению. | Работа клапана — картриджные фильтры |
| Фильтры Stage 1 установлены на двигателе и используют фильтрующий материал диаметром семь микрон.Топливоподкачивающий насос установлен вместе с блоком фильтра ступени 1.Фильтры Stage 1 устанавливаются по усмотрению производителя оригинального оборудования (OEM) при условии соблюдения рекомендаций Cummins Inc. по применению. | В морских приложениях используется головка фильтра с клапанами, позволяющая заменять фильтры во время работы двигателя. | Классифицированный фильтр Sea Pro™ FH240 состоит из следующих компонентов: | Для двойного потока рукоятка клапана должна быть направлена вверх. |
| FH234 серия находится на иллюстрации слева, а серия FH239 — справа.Фильтр состоит из следующих компонентов: | Клапаны расположены между впускным и выпускным топливными коллекторами на блоке фильтра.Они состоят из клапана рычажного типа с положением ВКЛ или ВЫКЛ. | 1. Гайка | Для расхода одного агрегата поверните рукоятку клапана влево или вправо на 90 градусов в зависимости от того, какой агрегат будет использоваться. |
| 1. Фильтр ступени 1 | FH234 Фильтры первой ступени устанавливаются на двигателе и используют фильтрующий материал диаметром семь микрон.Топливоподкачивающий насос установлен вместе с блоком фильтра ступени 1.Фильтры Stage 1 устанавливаются по усмотрению OEM-производителя при условии соблюдения рекомендаций Cummins Inc. по применению. | 2. Уплотнение гайки | Чтобы перекрыть поток, поверните ручку клапана на 180 градусов из положения двойного потока. |
| 2. Вода в датчике топлива. |
| 3. Ограничение обслуживания |
|
| 3. Сливной клапан |
| 4. Уплотнение сервисной крышки |
|
| 4. Подъемный насос. |
| 5. Весна |
|
| Примечание. Следующие шаги показывают FH234 серии, но шаги серии FH239 очень похожи. |
| 6. Фильтрующий элемент и уплотнения ступени 1 (в комплект входят 2, 4 и 7) |
|
|
| 7. Прокладка стояка. |
|
|
| 8. Корпус фильтра |
|
|
| 9. Выпускной топливный коллектор |
|
|
| 10. Топливо в коллекторе |
|
|
| 11. Ручка |
|
|
| 12. Сливной клапан |
|
|
| 13. Датчик воды в топливе. |
|
|
| 14. Монтажный кронштейн. |
|
