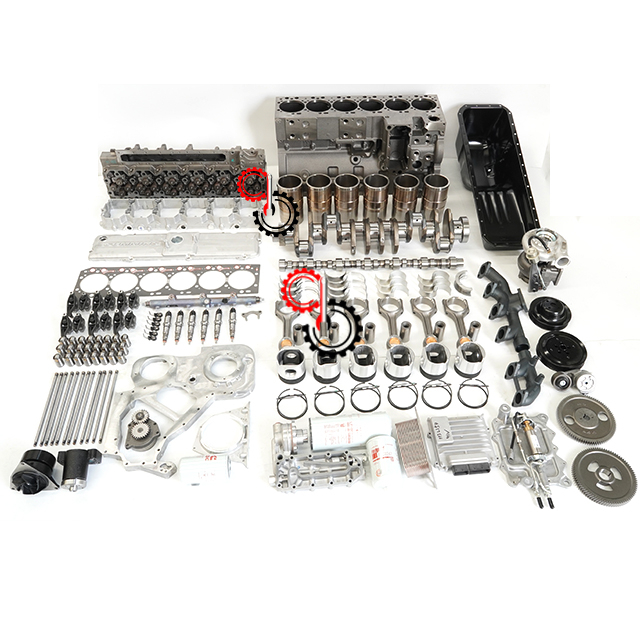

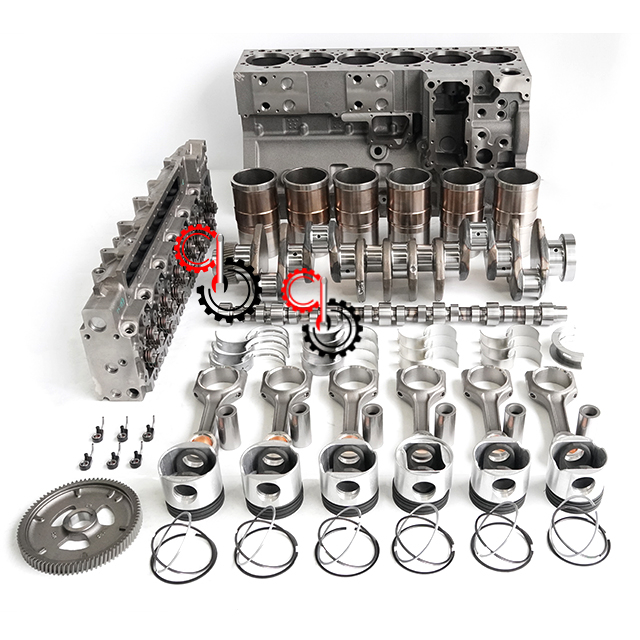

Cummins QSL9 ISL9 Детали двигателя

  • Детали базового двигателя QSL9 ISL9

  • Cummins

штат:
Количество:
Запрос цены Добавить в корзину

PDF экспорт

В этой таблице показаны количество и количество деталей двигателя Cummins QSL9 ISL9.

QSL9  Базовый двигатель номер части наименование товара Количество Dimensions

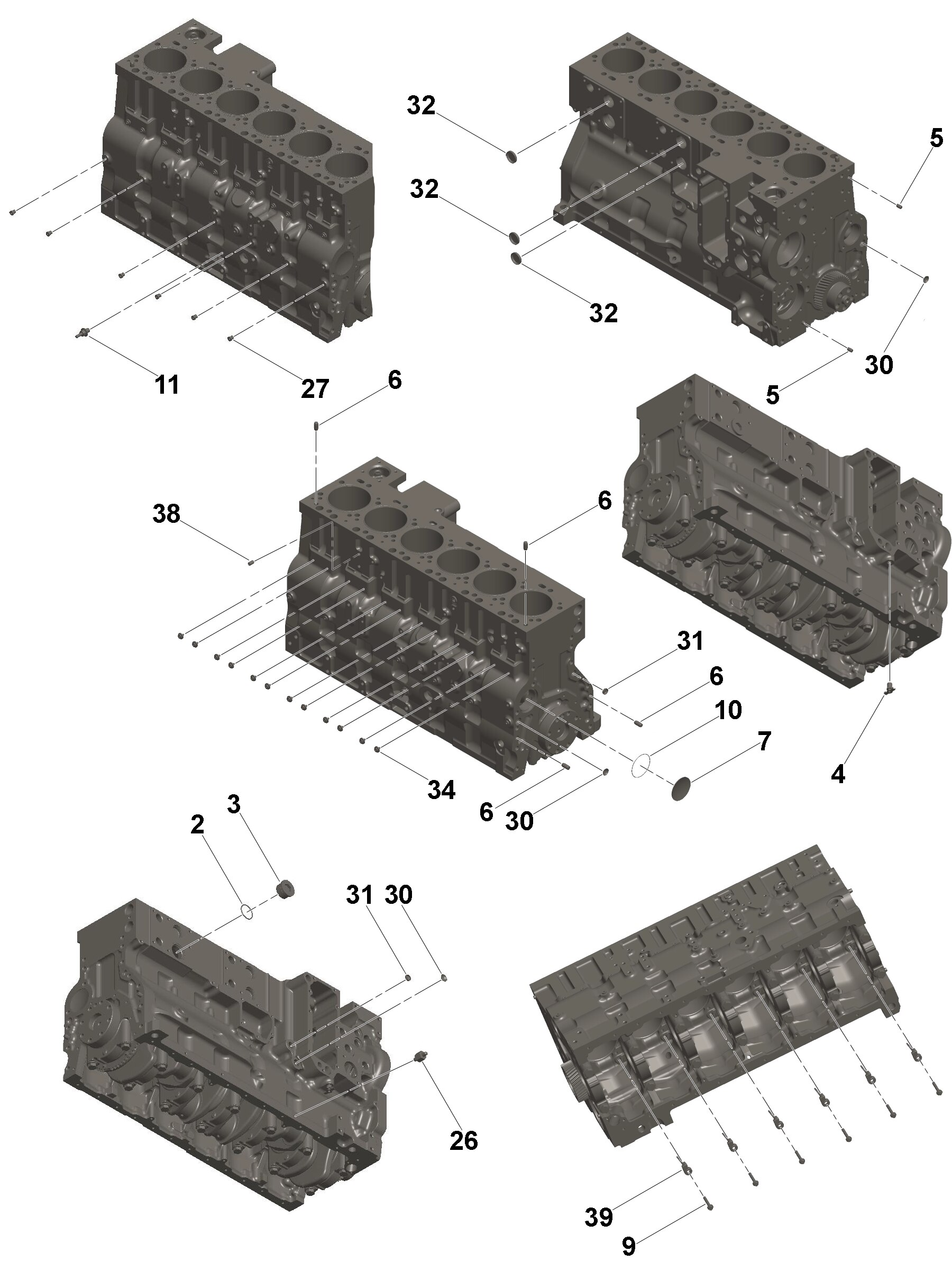

Cummins QSL9 Блок цилиндров, арт.

Цилиндрический блок

1 3008468 Трубная заглушка 1

3089023 Резьбовая заглушка 1
2 3089019 Уплотнительное кольцо 1
3 замененная часть 3089021 Резьбовая заглушка 1
4 3629497 сливной кран 1
5 3900257 Штыревой дюбель 2
6 3901846 Штыревой дюбель 4
7 3901969 Расширение 1
8 3907177 Прямоугольное кольцевое уплотнение 6
9 3909025 Винт с шестигранной головкой и фланцевой головкой 6 М8 х 1,25 х 55
10 замененная часть 3926048 Уплотнительное кольцо 1
11 3936352 Винт с фланцевой головкой и шипами 1
12 3944153 Основной подшипник 7
13 3944158 Основной подшипник 6
14 3945859 Упорный подшипник коленчатого вала 1
15 замененная часть 3948095 Втулка цилиндра 6

3965012 Коленчатый вал двигателя 1
16 3904483 Штыревой дюбель 1
17 3918776 Шестерня коленчатого вала 1

3965011 Коленчатый вал двигателя 1
18 3950161 Винт с шестигранной головкой и фланцевой головкой 4 М6 х 1 х 12
19 3965010 Коленчатый вал двигателя 1
20 3972345 Кольцо индикатора скорости 1
21 5317051 Штыревой дюбель 1

3965966 Толкатель клапана 12
22 3964719 Гнездо толкателя кулачка 1
23 3965967 Следящий ролик кулачка 1
24 3965968 Толкатель клапана 1
25 3965969 Роликовый штифт кулачкового толкателя 1
26 3966286 Винт с шестигранной головкой и шипами 1
27 3977851 Резьбовая заглушка 6
28 3977853 Резьбовая заглушка 1
замененная часть 5271268 Цилиндрический блок 1
29 143066 Расширение 3
30 3004258 Расширение 4
31 3900956 Расширение 3
32 3905401 Расширение 3
33 3970810 Устойчивый к разрушению винт 14 М14 х 2 х 135
34 замененная часть 4944725 Руководство по толкателям 12
35 замененная часть 5271267 Цилиндрический блок 1
36 5283368 Втулка 7
37 5309323 Крышка главного подшипника 7
38 5273887 Установочный винт с головкой 1 М10 х 1,5 х 16
39 5405325 Сопло охлаждения поршня 6

номер комплекта



3945930 Главный подшипник — стандартный


3945934 Главный подшипник — увеличенный размер 1,00 мм


3945932 Главный подшипник (020) — увеличенный размер 0,50 мм


3800328 Комплект вкладышей — стандартный


4955483 Комплект блоков — стандартный


3945933 Подшипник главный (030) — увеличенный размер 0,75 мм


3945931 Подшипник главный (010) — увеличенный размер 0,25 мм

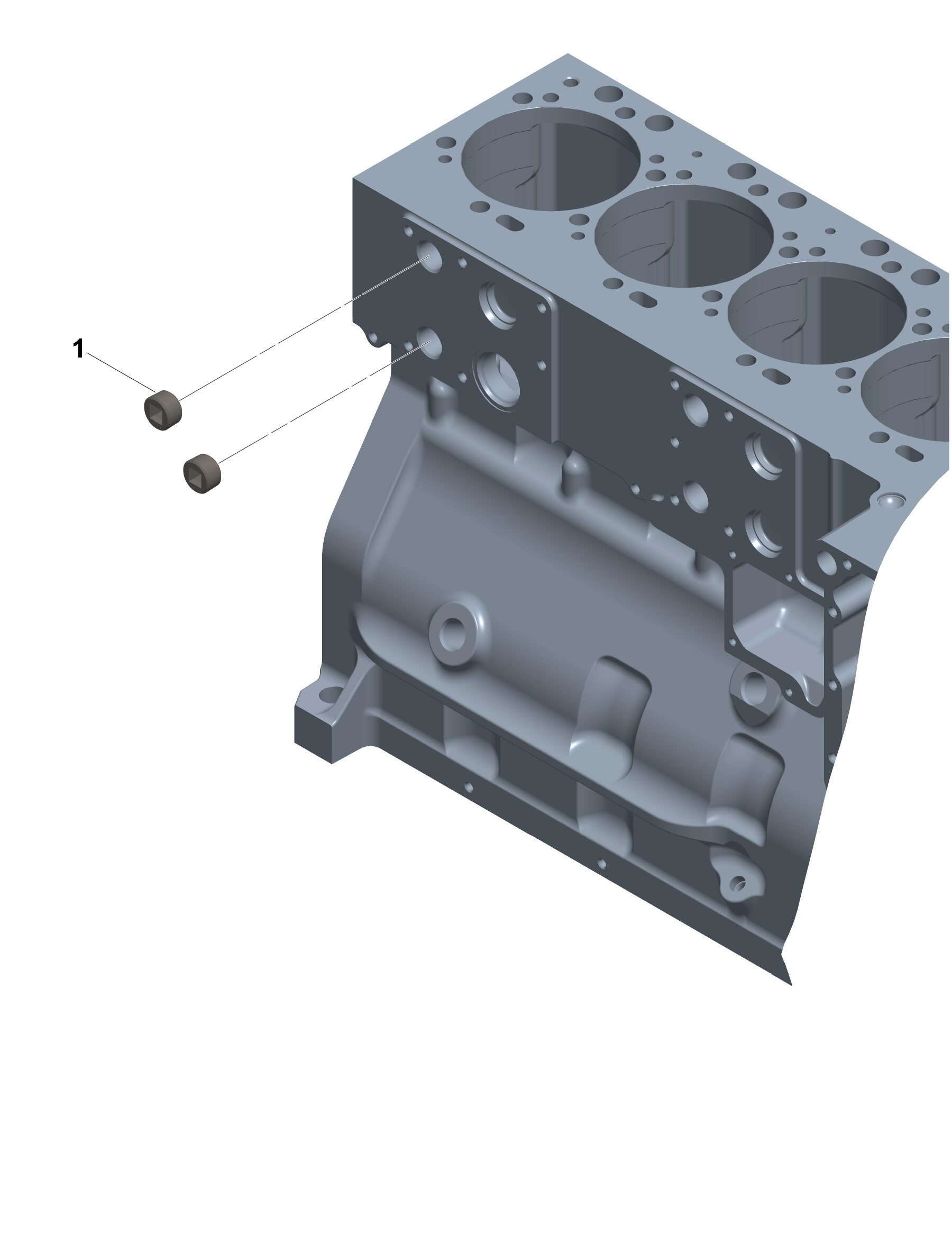

QSL9  Сантехника охлаждающей жидкости блока цилиндров, ссылка

Трубопровод охлаждающей жидкости блока цилиндров

1 3008469 Трубная заглушка 2

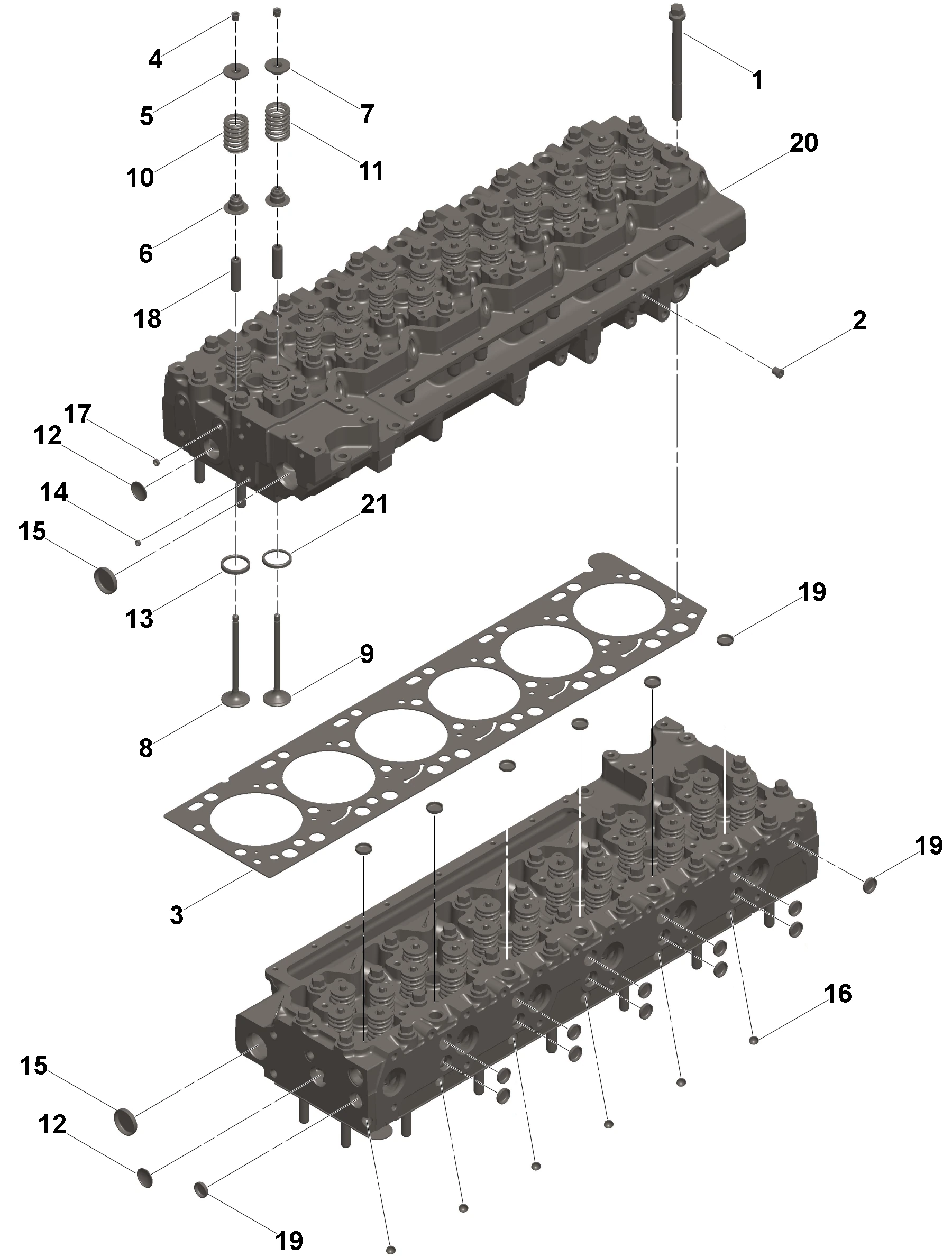

QSL9  Головка цилиндра Арт.

Крышка цилиндра

1 3960043 Устойчивый к разрушению винт 26 М14 х 2 х 160
2 3977851 Резьбовая заглушка 1
3 замененная часть 4981796 Прокладка головки блока цилиндров 1
замененная часть 5404060 Крышка цилиндра 1
4 3900250 Цанговый клапан клапана 48
5 3944452 Фиксатор пружины клапана 12
6 замененная часть 3948578 Уплотнение штока клапана 24
7 3979599 Вращатель клапана 12
8 4981794 Впускной клапан 12
9 4981795 Выхлопной клапан 12
10 5316172 Пружина клапана 12
11 5316173 Пружина клапана 12

5404059 Крышка цилиндра 1
12 3032693 Расширение 2
13 3940152 Вставка клапана 12
14 3945093 Расширение 1
15 3945094 Расширение 2
16 3945095 Расширение 6
17 3945097 Расширение 1
18 4934063 Направляющая штока клапана 24
19 5263672 Расширение 18
20 5320741 Крышка цилиндра 1
21 5367376 Вставка клапана 12

Номерной комплект



5259420 Комплект впускного клапана — стандартный


5259419 Комплект выпускного клапана — стандартный

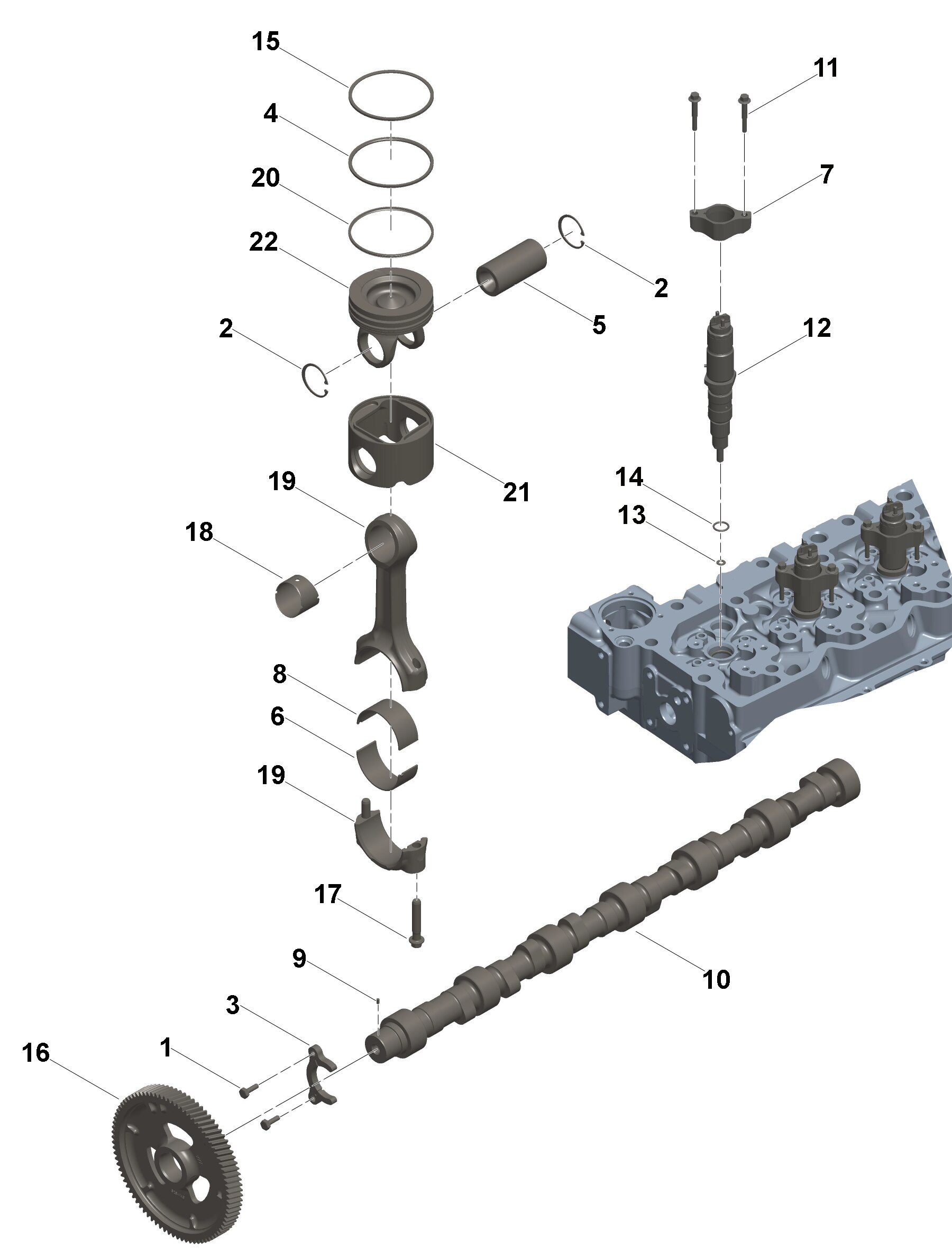

QSL9  Ссылка на детали производительности

Детали производительности

1 3900227 Винт с шестигранной головкой 2 М8 х 1,25 х 22
2 3920692 Стопорное кольцо 12
3 3944001 Упор распределительного вала 1
4 замененная часть 3948412 Компрессионное поршневое кольцо 6
5 3950549 Поршневой палец 6
6 3950661 Шатунный подшипник 6
7 3959045 Зажим для инжектора 6
8 3966244 Шатунный подшипник 6

3966430 Распределительный вал 1
9 2892779 Штыревой дюбель 1
10 3966431 Распределительный вал 1
11 4017567 Винт с шестигранной головкой и фланцевой головкой 12 М6 х 1 х 40
12 5263308 Инжектор 6
13 3976371 Уплотнение инжектора 1
14 3977393 Уплотнительное кольцо 1
15 5267662 Компрессионное поршневое кольцо 6
16 5284141 Шестерня распределительного вала 1
замененная часть 5289332 Шатун двигателя 6
17 3944679 Винт с головкой шатуна 2 М12 х 1,25 х 63
18 4944137 Втулка 1
19 5271841 Шатун двигателя 1
20 5296700 Маслопоршневое кольцо 6

5343654 Поршень двигателя 6
21 3966721 Поршневая юбка 1
22 4941393 Поршень Верх 1

Номерной комплект


4089805 Подшипник штока (020) — комплект увеличенного размера 0,50 мм


4089807 Подшипник штока (040) — комплект увеличенного размера 1,00 мм


4089806 Подшипник штока (030) — комплект увеличенного размера 0,75 мм


4089804 Подшипник штока (010) — комплект увеличенного размера 0,25 мм


4089963 Поршень — стандартный


4352140 Подшипник штока (не стандартный) — комплект увеличенного размера 0,25 мм


4352141 Подшипник штока (не стандартный) — комплект увеличенного размера 0,50 мм


5579381 Комплект шатунных подшипников — стандартный

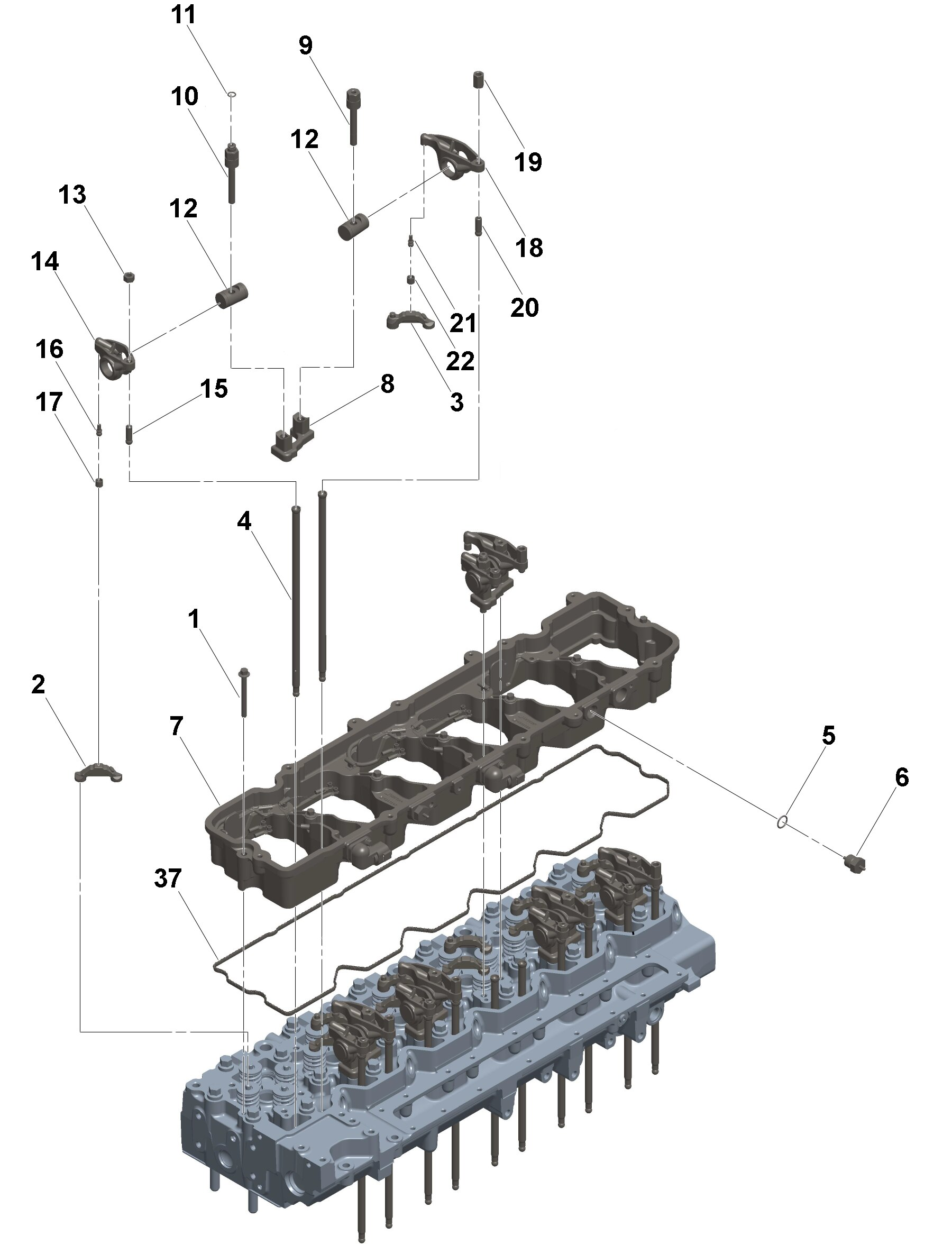

QSL9 Rocker Lever Арт.

Рокер рычаг

1 3901447 Винт с шестигранной головкой и фланцевой головкой 7 М8 х 1,25 х 75
2 3943445 Клапан Траверса 6
3 3945236 Клапан Траверса 6
4 3964715 Толкатель 12

3969883 Корпус рокерного рычага 1

3073972 Электрический разъем 2
5 3046201 Уплотнительное кольцо 1
6 3073971 Электрический разъем 1
7 3969834 Корпус рокерного рычага 1

4995628 Кулисный рычаг в сборе 1

4995629 Рокер рычаг 2
8 3941140 Поддержка рокерного рычага 1
9 3945231 Винт с шестигранной головкой и фланцевой головкой 1 М10 х 1,5 х 67,5

3945232 Винт с шестигранной головкой и фланцевой головкой 1
10 3945247 Винт с шестигранной головкой и фланцевой головкой 1 М10 х 1,5 х 67,5
11 3945326 Уплотнительное кольцо 1
12 3966658 Вал рокерного рычага 2
замененная часть 4995633 Рокер рычаг 1
13 203131 Тяжелая шестигранная гайка 1 3/8 – 24 УНФ
14 3941934 Рокер рычаг 1
15 3964720 Регулировочный винт коромысла 1 3/8–24 х 1 1/4 дюйма
16 4994197 Рокер Рычаг Шар 1
17 4994198 Розетка с поворотным рычагом 1

4995634 Рокер рычаг 1
18 3941937 Рокер рычаг 1
19 3945228 Регулировочная гайка клапана 1
20 3964720 Регулировочный винт коромысла 1 3/8–24 х 1 1/4 дюйма
21 4994197 Рокер Рычаг Шар 1
22 4994198 Розетка с поворотным рычагом 1

4995632 Рокер рычаг 4
23 3941140 Поддержка рокерного рычага 1
24 3943933 Винт с шестигранной головкой и фланцевой головкой 1 М10 х 1,5 х 68
25 3945231 Винт с шестигранной головкой и фланцевой головкой 1 М10 х 1,5 х 67,5
26 3966658 Вал рокерного рычага 2
замененная часть 4995633 Рокер рычаг 1
27 203131 Тяжелая шестигранная гайка 1 3/8 – 24 УНФ
28 3941934 Рокер рычаг 1
29 3964720 Регулировочный винт коромысла 1 3/8–24 х 1 1/4 дюйма
30 4994197 Рокер Рычаг Шар 1
31 4994198 Розетка с поворотным рычагом 1

4995634 Рокер рычаг 1
32 3941937 Рокер рычаг 1
33 3945228 Регулировочная гайка клапана 1
34 3964720 Регулировочный винт коромысла 1 3/8–24 х 1 1/4 дюйма
35 4994197 Рокер Рычаг Шар 1
36 4994198 Розетка с поворотным рычагом 1
37 5272959 Прокладка корпуса коромысла 1

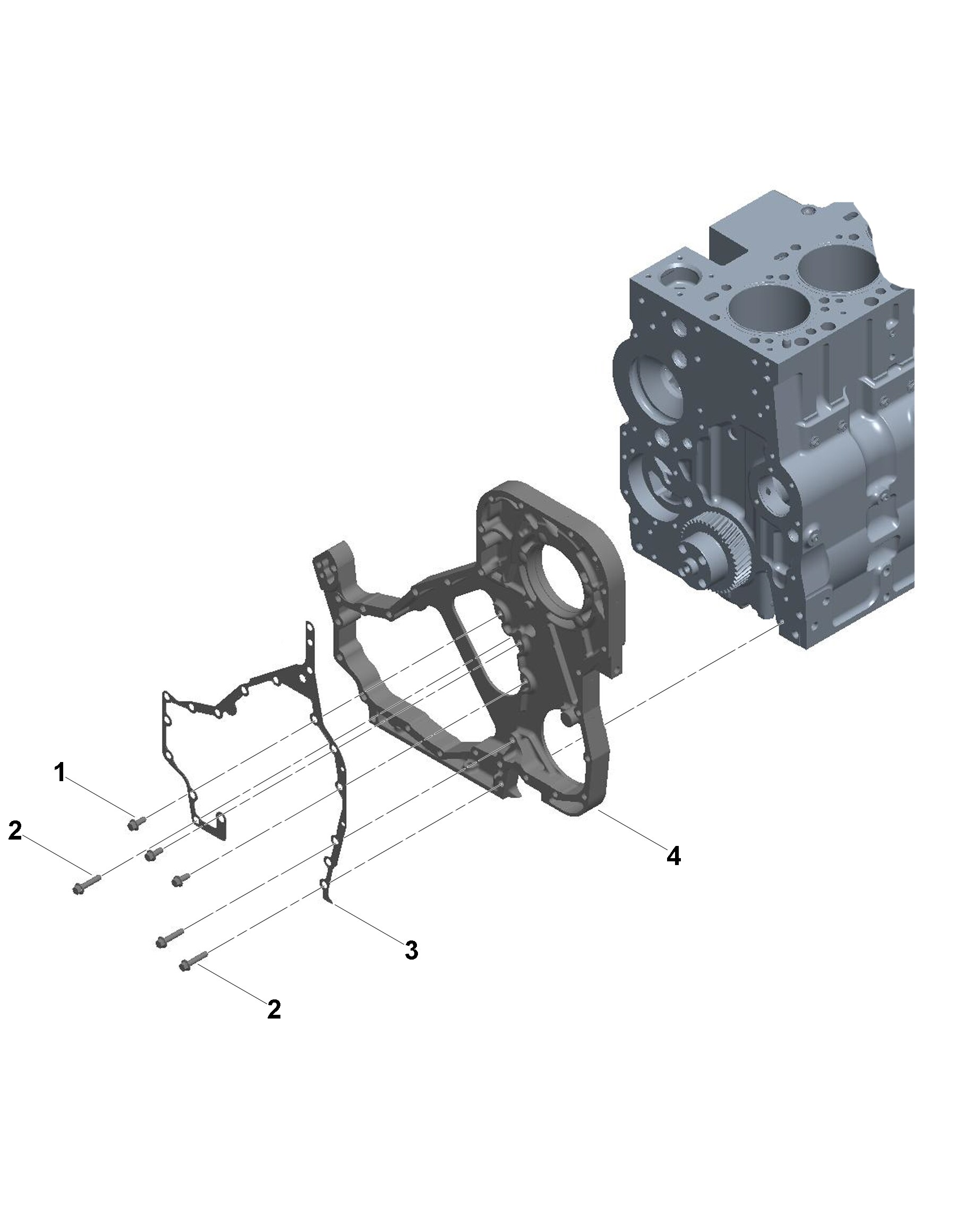

QSL9  Корпус переднего редуктора, арт.

Корпус переднего редуктора

1 3926846 Винт с шестигранной головкой и фланцевой головкой 3 М8 х 1,25 х 20
2 3943885 Винт с шестигранной головкой и фланцевой головкой 3 М8 х 1,25 х 40
3 3944293 Прокладка корпуса редуктора 1
4 4991695 Корпус редуктора 1

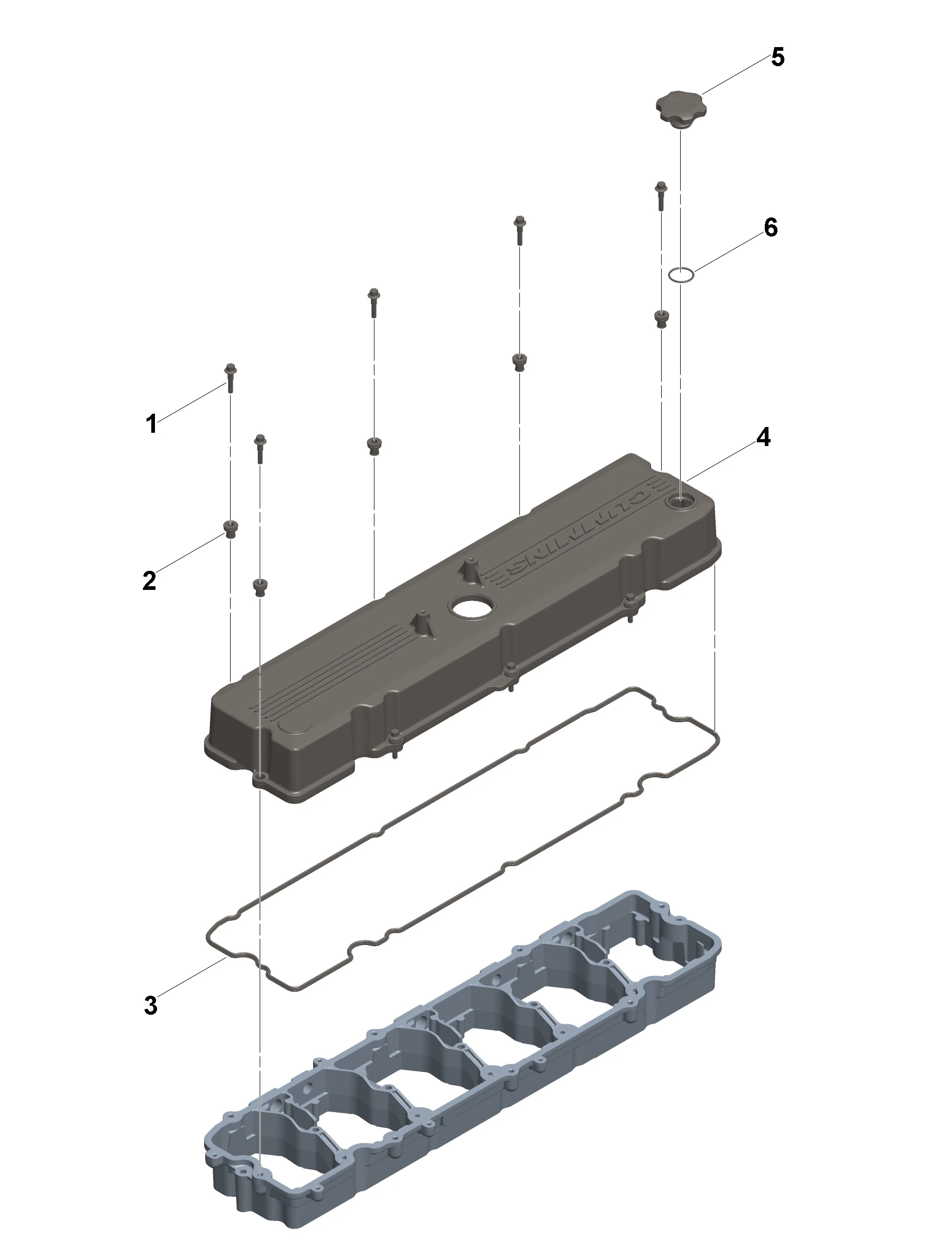

QSL9  Крышка клапана Арт.

Крышка клапана

1 3900632 Винт с шестигранной головкой и фланцевой головкой 8 М8 х 1,25 х 35
2 3959799 Виброизолятор 8

3967777 Крышка клапана 1
3 3959798 Прокладка клапанной крышки 1
4 3967464 Крышка клапана 1

3973511 Крышка заливной горловины 1
5 3968283 Крышка заливной горловины 1
6 3973512 Уплотнительное кольцо 1

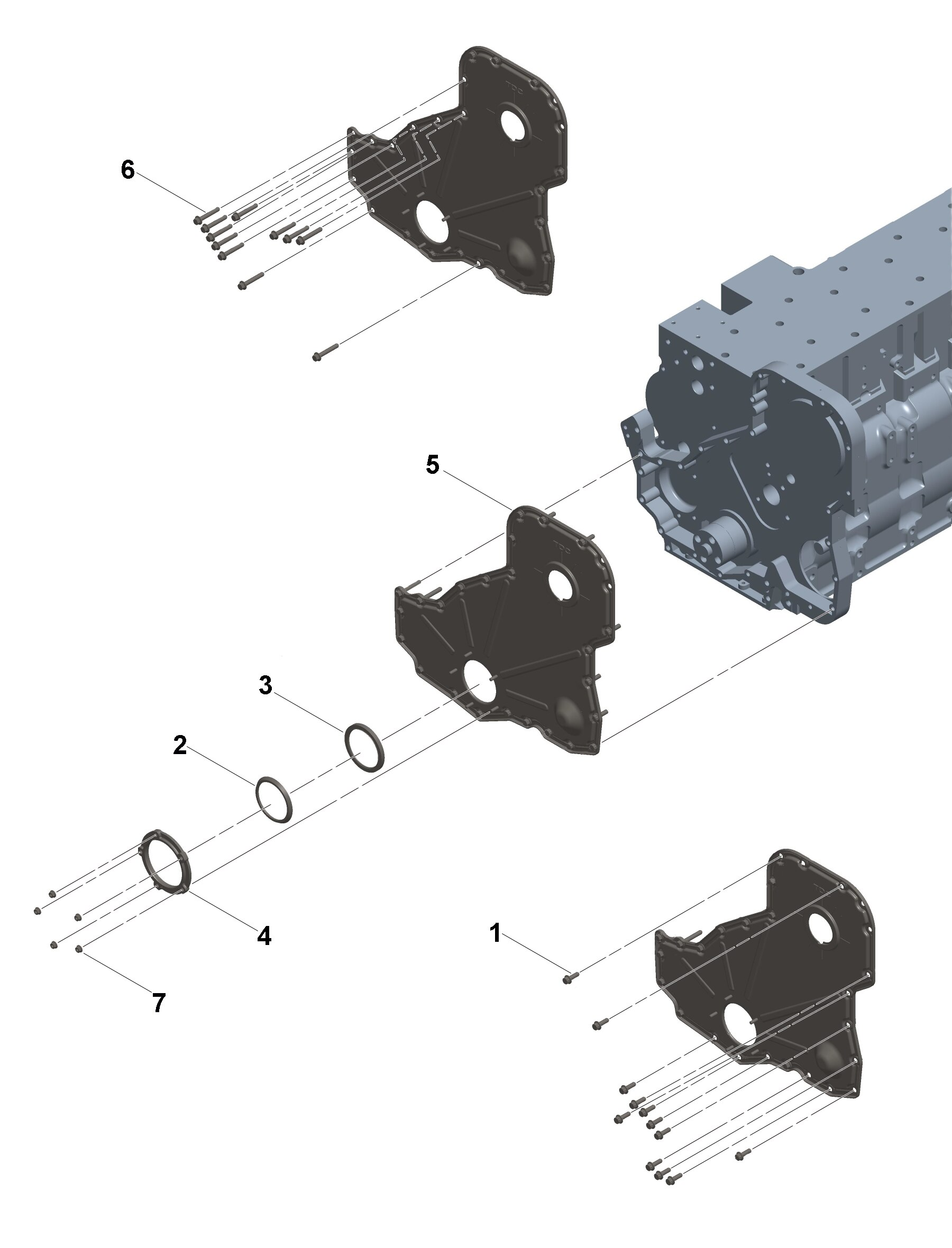

QSL9  Крышка передней коробки передач, арт.

Передняя крышка коробки передач

1 3900631 Винт с шестигранной головкой и фланцевой головкой 12 М8 х 1,25 х 25
2 3918113 Щит обломков 1

3942535 Сальник 1
3 3921927 Сальник 1
4 3941786 Печать Перевозчик 1
5 3958112 Крышка шестерни 1
6 3967746 Винт с шестигранной головкой и фланцевой головкой 11 М8 х 1,25 х 50
7 4946714 Контргайка 5

Номер комплекта



4024883 Комплект уплотнений — стандартный


4025270 Комплект уплотнений — стандартный

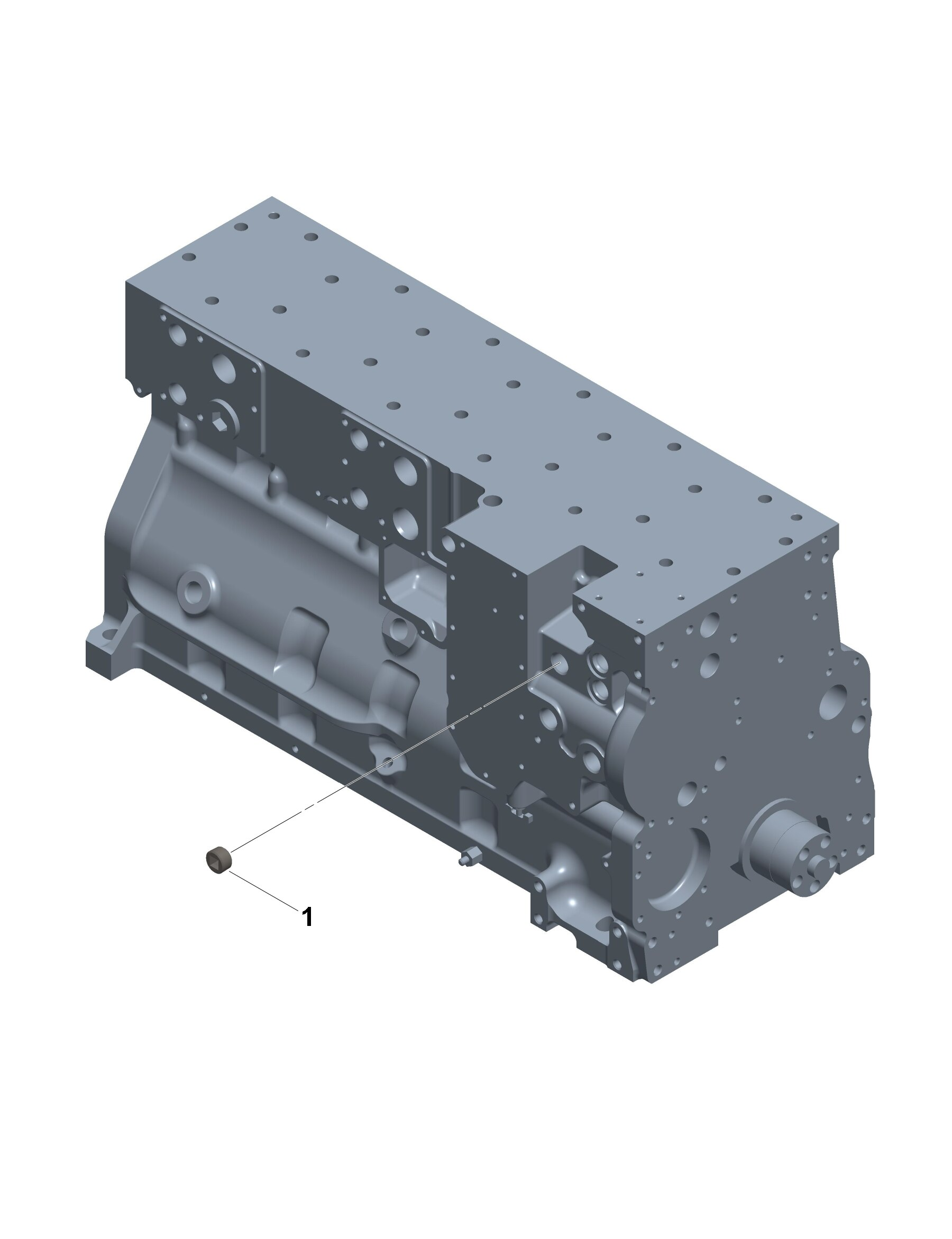

QSL9  Нагреватель охлаждающей жидкости. Помощь при запуске. Сантехника. Ссылка.

Нагреватель охлаждающей жидкости, устройство для запуска, сантехника

1 3008469 Трубная заглушка 1

Адаптер переднего привода QSL9, арт.
1 3901859 Винт с шестигранной головкой и фланцевой головкой 4 М12 х 1,75 х 55
1 3939088 Переходник коленчатого вала 1
