| Корзина | Ссылочный номер | номер части | Описание детали | Необходимый | Примечания |
|

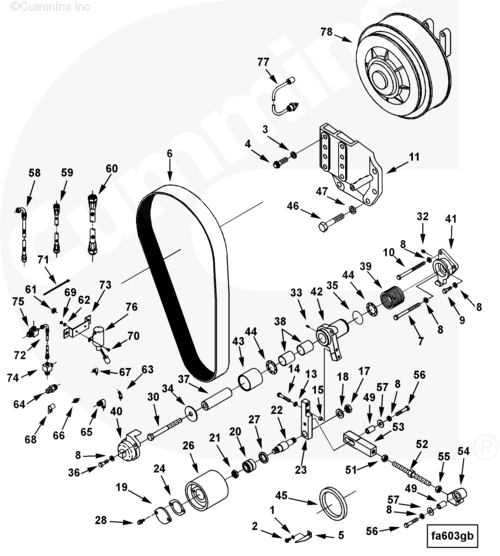

| ФА6058-04 | Устройство привода вентилятора |
| Устройство привода вентилятора с...(Подробнее) |
| 1 | С 605 | Стопорная шайба | 1 | 5/16 дюйма. |
|
| 2 | 206527 | Двенадцатигранный винт с головкой | 1 | 5/16–18 х 5/8 дюйма. |
|
| 3 | С 603 | Стопорная шайба | 8 | 5/8 дюйма. |
|
| 4 | 153581 | Двенадцатигранный винт с головкой | 8 | 5/8–11 х 2 дюйма. |
|
| 5 | 206526 | Указатель времени | 1 |
|
|
| 6 | 3176459 | V-образный поликлиновый ремень | 1 |
|
|
| 7 | С 153 | Винт с шестигранной головкой | 1 | 7/16 — 14 х 5 дюймов. |
|
| 8 | С 610 | Стопорная шайба | 5 | 7/16 дюйма. |
|
| 9 | 103009 | Винт с шестигранной головкой | 1 | 7/16–14 х 1 1/4 дюйма. |
|
| 10 | 3176465 | Винт с шестигранной головкой | 2 | 7/16–14 х 5 1/2 дюйма. |
|
| 11 | 3012281 | Поддержка аксессуаров | 1 |
|
|
| 3042770 | Натяжной вентилятор в сборе | 1 |
|
|
| 13 | С 604 | Стопорная шайба | 2 | 3/8 дюйма. |
|
| 14 | 205375 | Двенадцатиточечный винт с головкой | 2 | 3/8–16 х 2 1/4 дюйма. |
|
| 15 | 3002993 | Кольцевой дюбель | 2 |
|
|
| 3042750 | Натяжной шкив | 1 |
|
|
| 17 | С 249 | Обычная шестигранная контргайка | 1 | 3/4 – 16 УНФ |
|
| 18 | С 640 | Простая шайба | 1 | 3/4 дюйма. |
|
| 19 | 207603 | Крышка натяжного шкива | 1 |
|
|
| 20 | 3003354 | Роликовый подшипник | 1 |
|
|
| 21 | 3004057 | Контргайка | 1 | 3/4 – 16 УНФ. |
|
| 22 | 3009481 | Натяжной вал | 1 |
|
|
| 23 | 3009482 | Кронштейн натяжного шкива | 1 |
|
|
| 24 | 3014449 | Фланцевая прокладка | 1 |
|
|
| 3028408 | Натяжной шкив | 1 |
|
|
| 26 | 3028409 | Натяжной шкив | 1 |
|
|
| 27 | 3065830 | Сальниковое уплотнение | 1 |
|
|
| 28 | 3021470 | Винт с невыпадающей шайбой | 2 | 5/16–18 х 3/4 дюйма. |
|
| 3635035 | Натяжной рычаг | 1 |
|
|
| 30 | С 110 Б | Винт с шестигранной головкой | 1 | 5/8–18 х 6 1/2 дюйма. |
|
| 32 | С 2268 | Пресс-масленка | 1 |
|
|
| 33 | 68171 | Штифт | 2 |
|
|
| 34 | 127454 | Простая шайба | 1 | 5/8 дюйма. |
|
| 35 | 145581 | Уплотнительное кольцо | 1 |
|
|
| 36 | 185804 | Винт с шестигранной головкой | 1 | 7/16–14 х 1 3/8 дюйма. |
|
| 37 | 3009475 | Поворотный вал | 1 |
|
|
| 38 | 3009477 | Рукав | 2 |
|
|
| 39 | 3019416 | Пружина кручения | 1 |
|
|
| 40 | 3023499 | Крышка рычага натяжного ролика | 1 |
|
|
| 41 | 3177125 | Опора поворотного вала | 1 |
|
|
| 42 | 4101094 | Натяжной рычаг | 1 |
|
|
| 43 | 3177128 | Носить рукав | 1 |
|
|
| 44 | 3177129 | Упорный подшипник | 2 |
|
|
| 45 | 3016792 | Сальниковое уплотнение | 1 |
|
|
| 46 | С 174 | Винт с шестигранной головкой | 6 | 3/4–10 х 4 дюйма. |
|
| 47 | С 611 | Стопорная шайба | 6 | 3/4 дюйма. |
|
| 49 | 3027728 | Монтажная проставка | 2 |
|
|
| 3031470 | Управляющий стержень | 1 |
|
|
| 51 | С 213 А | Обычная шестигранная контргайка | 1 | 5/8 – 18 УНФ. |
|
| 52 | 3030990 | Управляющий стержень | 1 |
|
|
| 53 | 3030991 | Конец управляющего стержня | 1 |
|
|
| 54 | 3030992 | Конец управляющего стержня | 1 |
|
|
| 55 | 3030993 | Обычная шестигранная контргайка | 1 | 5/8 – 18 УНФ. |
|
| 56 | 3035697 | Винт с шестигранной головкой | 2 | 7/16–14 х 2 1/4 дюйма. |
|
| 57 | 3177045 | Простая шайба | 4 |
|
|
| 58 | АС 4020 СЛ | Гибкий шланг | 1 |
|
|
| 59 | АС 8038 СС | Гибкий шланг | 1 |
|
|
| 60 | АС 10014 СЛ |
| 1 |
|
|
| 61 | С 602 | Простая шайба | 2 | 3/8 дюйма. |
|
| 62 | С 607 | Стопорная шайба | 2 | #10 |
|
| 63 | С 1047 А | Мужской переходной локоть | 1 | 1/8 NPTF x 7/16-20 (45) |
|
| 64 | 43764 | Мужской разъем | 1 |
|
|
| 65 | 43765 | Мужской переходной локоть | 1 |
|
|
| 66 | 68138 | Мужской разъем | 2 |
|
|
| 67 | 68139 | Мужской переходной локоть | 1 | 1/8 НПТФ Х 7/16 – 20 (90). |
|
| 68 | 69911 А | Клип | 2 |
|
|
| 69 | 103266 | Обычная шестигранная гайка | 2 | № 10 – 24 UNC. |
|
| 70 | 110665 | Винт с цилиндрической головкой | 2 | № 10 — 24 х 3/8 дюйма. |
|
| 71 | 3018920 | Зажим для проволочной стяжки | 3 |
|
|
| 72 | 3175309 | Гибкий шланг | 2 |
|
|
| 73 | 3626798 | Соленоидный кронштейн | 1 |
|
|
| 74 | 3626872 | Тройник-переходник с наружной резьбой | 1 |
|
|
| 75 | 3626873 | Тройник-переходник с наружной резьбой | 1 |
|
|
| 76 | 3626874 | Соленоид | 1 |
|
|
| 77 | 3626875 | Датчик температуры | 1 | Охлаждающая жидкость. |
|
| 78 | 3626879 | Муфта вентилятора | 1 |
|
|
